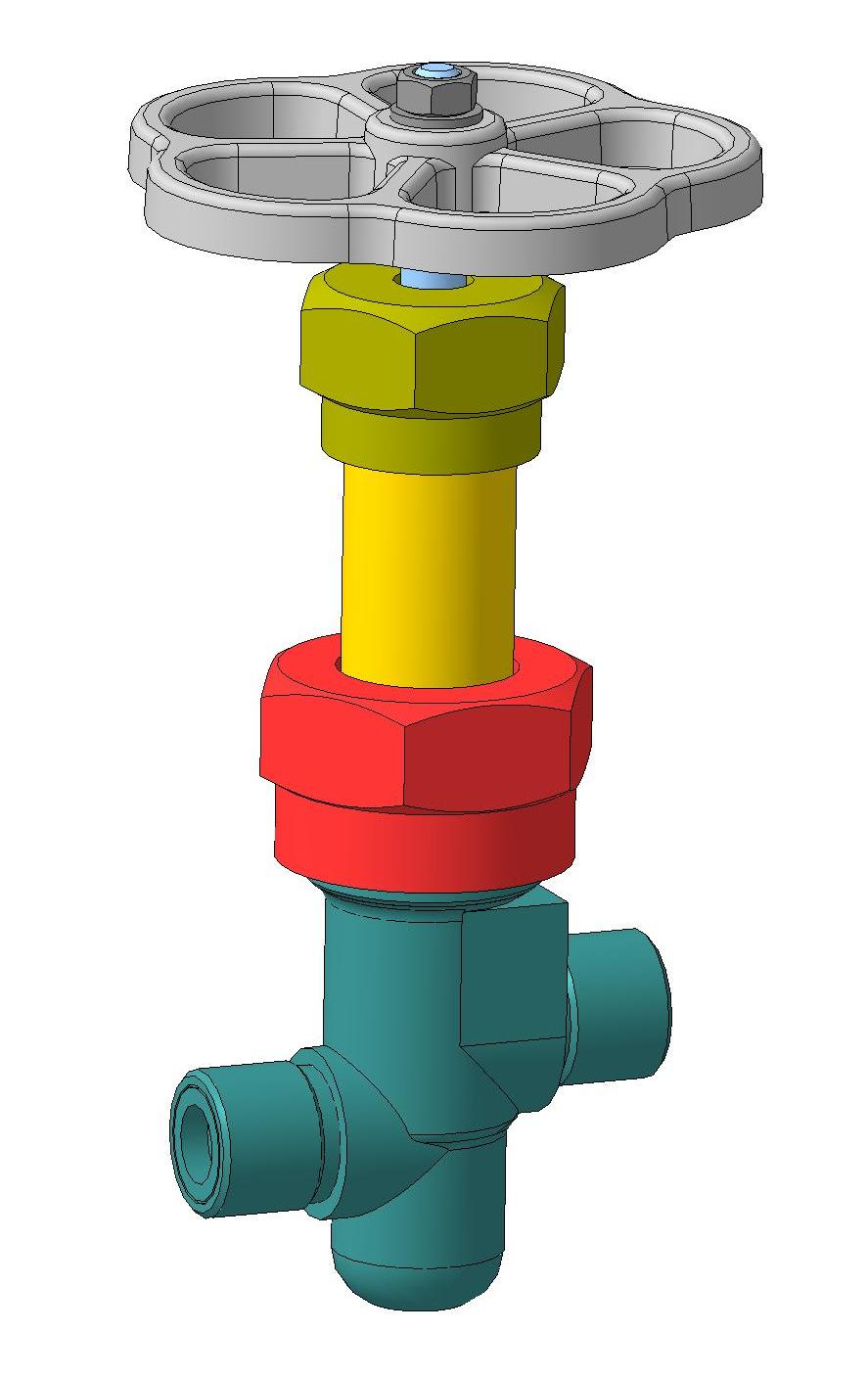

Кран воздушный

Таврический государственный агротехнологический университет
Кафедра прикладной геометрии им. академика В.М. Найдыша
Поточное задание по дисциплине "Инженерная графика"
Мелитополь 2015

Технічна характеристика
1. Робоче середовище - повітря
2. Тиск, МПа:
номінальний
максимальний
3. Габаритні розміри, мм 114х54х220
4. Маса, кг 2,06

Состав: Сборочный чертеж, деталировка, спецификация, 3D-модели всех деталей, 3D-сборка Язык документа

Софт: КОМПАС-3D 15.2

Сайт: www

Файлы:
3D/
3D/~$Корпус.m3~
3D/Втулка.m3d
3D/Гайка М8.m3d
3D/Гайка накидная 1.m3d
3D/Гайка накидная 2.m3d
3D/Клапан.m3d
3D/Корпус.m3d
3D/Крышка.m3d
3D/Маховик.m3d
3D/Прокладка.m3d
3D/Сборка.a3d
3D/Шайба М8.m3d
3D/Шпиндель.m3d
2D/
2D/Втулка.cdw
2D/Гайка накидная 1.cdw
2D/Гайка накидная 2.cdw
2D/Клапан.cdw
2D/Корпус.cdw
2D/Кришка.cdw
2D/Маховик.cdw
2D/Сборка.cdw
2D/Шпиндель.cdw
