КОМПАС 3D 18

Курсовой проект на тему "Сборка по схеме"

Санкт-Петербургский политехнический университет Петра Великого
Кафедра инженерной графики и дизайна
Курсовой проект по дисциплине "Начертательная геометрия и инженерная графика"
На тему: "Сборка по схеме"
Санкт-Петербург 2015

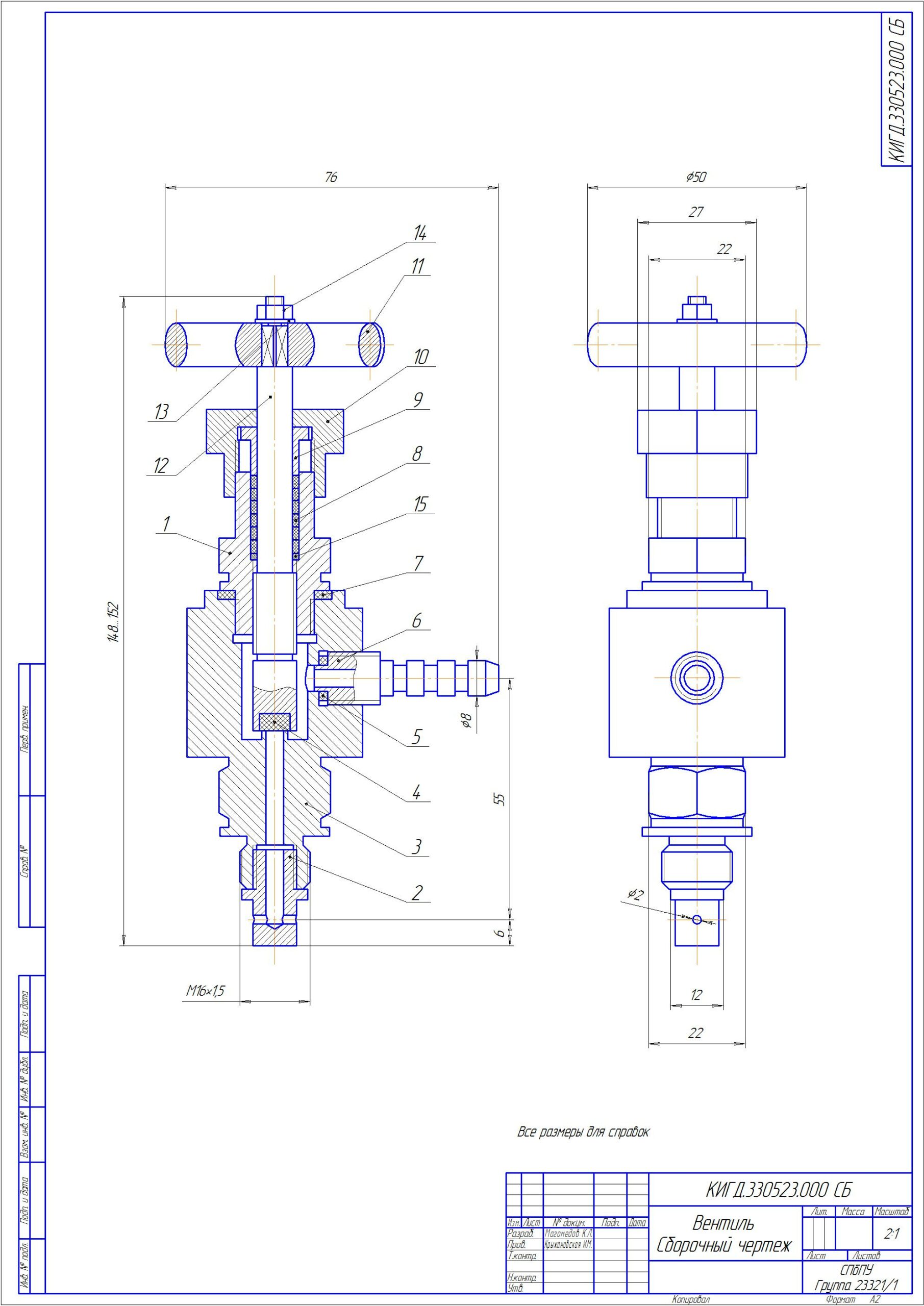

Данная работа содержит сборочный чертеж вентиля, собранного по схеме, сварную схему детали "камера сальника". Все спецификации и пояснительная записка прилагаются.

Состав: Вентиль (СБ), Вентиль (спецификация 2 листа), Камера сальника (СБ), Деталировка (гайка, втулка1, втулка2), Спецификация (камера сальника), ПЗ Язык документа

Софт: КОМПАС-3D 15.2 SP2

Сайт: www

Каталог / Начертательная геометрия и Инженерная графика / Курсовой проект на тему "Сборка по схеме"

Просмотр файлов
Втулка 2.cdw
Гайка сварка.cdw
Камера сальника СБ.cdw
Камера сальника специф.spw
пз12.cdw
ВЕНТИЛЬ
Вентиль специф.spw
Втулка 1.cdw
