Конкурс асов 3D-моделирования

Технология сборки ЭОС (Коллиматор СБ и схема сборки)

Белорусский Государственный Университет Информатики и Радиоэлектроники
Кафедра электронных систем и технологий
Курсовой проект по дисциплине "Технологии электронно-оптических систем"
На тему: "Технология сборки ЭОС"
Минск 2014

Автоколлиматоры с окуляром, снабженным разделительным кубиком, и двумя сетками – основной и вспомогательной, широко пременяют в цехах при контроле, в частности, в процессе сборки и юстировки самых различных оптических приборов.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 4
1. ОПИСАНИЕ КОНСТРУКЦИИ И ПРИНЦИП РАБОТЫ СОБИРАЕМОГО УСТРОЙСТВА 6
2. РАСЧЕТ КОМПЛЕКСНОГО ПОКАЗАТЕЛЯ ТЕХНОЛОГИЧНОСТИ ИЗДЕЛИЯ 8
3. ОСОБЕННОСТИ КОНСТРУКЦИИ ИЗДЕЛИЯ, ОБОСНОВАНИЕ МЕТОДА ДОСТИЖЕНИЯ С ЗАДАННОЙ ТОЧНОСТИ ЗАМЫКАЮЩЕГО ЗВЕНА 11
4. РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОЙ СХЕМЫ СБОРКИ 14
5. ВЫБОР И ОБОСНОВАНИЕ МАРШРУТА СБОРКИ 20
6. ВЫБОР И ОБОСНОВАНИЕ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ 23
7. ВЫБОР И ОБОСНОВАНИЕ ТЕХНОЛОГИЧЕСКОЙ ОСНАСТКИ 26
8. РАЗРАБОТКА ПЛАНИРОВКИ УЧАСТКА СБОРКИ 28
9. ТЕХНИКО – ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА 29
ЗАКЛЮЧЕНИЕ 31
СПИСОК ИСПОЛЬЗОВАНИЯ ИСТОЧНИКОВ 32

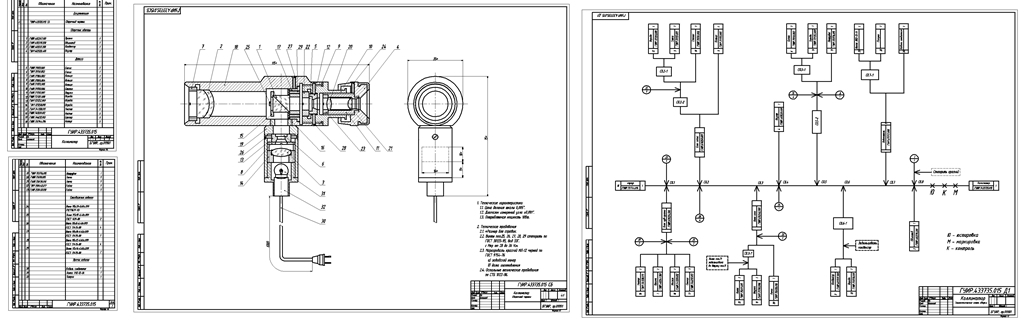

Состав: Коллиматор(СБ), Спецификация, Технологическая схема сборки Язык документа
