Разработка технологического процесса сборки двухступенчатого коническо - цилиндрического редуктора

Севастопольский государственный университет
Политехнический институт
Кафедра Технология машиностроения
Курсовая работа по "Основы технологии машиностроения"
На тему "Разработка технологического процесса сборки двухступенчатого
коническо - цилиндрического редуктора "
Севастополь 2016

Исходные данные: N=500 шт. - программа выпуска изделий за тот же промежуток времени. Лист 23. Редуктор коническо-цилиндрический.
В данной работе рассматривается разработка технологического процесса сборки редуктора.
Содержание

Введение
1. Исходные данные
2.Служебное назначение собираемого объекта
3.Технологический раздел
3.1 Определение типа производства
3.2 Анализ технологичности и ремонтопригодности конструкции объекта
3.3 Размерный анализ и расчет сборочных размерных цепей
3.4 Технологическая схема сборки изделия
3.5 Выбор технологических баз на узловой сборке
3.6 Организационная форма сборки
3.7 Разработка технологического процесса сборки
3.8 Расчет величины усилия запрессовки (выпрессовки)
3.9 Расчет резьбового соединения
3.10 Нормирование сборочных операций
Заключение
Библиографический список
Приложение А
Графическая часть содержит чертеж редуктора, схему сборки, схему размерной цепи.

Состав: Редуктор(СБ), Схема сборки редуктора, Схема размерной цепи, Спецификация, ПЗ. Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Разработка технологического процесса сборки двухступенчатого коническо - цилиндрического редуктора

Сборочный чертеж А1.cdw.bak
Спецификация 1.cdw
Спецификация 2.cdw
Спецификация 2.cdw.bak
Спецификация 3.cdw
Спецификация 3.cdw.bak
Схема размерной цепи А2.cdw
Схема размерной цепи А2.cdw.bak
Схема сборки редуктора.cdw

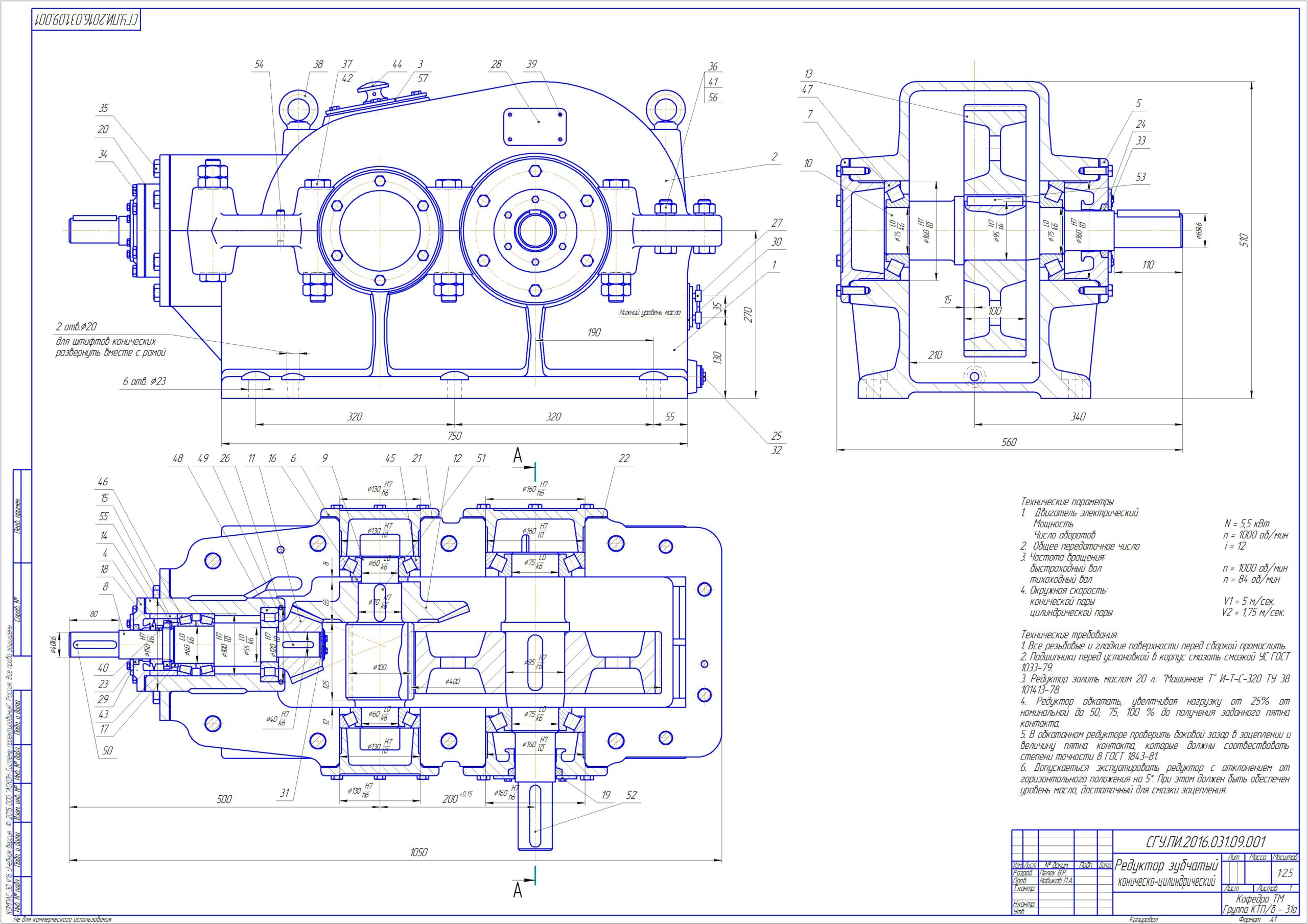

Сборочный чертеж А1.cdw
Пояснительная записка.docx
