Разработка технологического процесса сборки двухступенчатого цилиндрического редуктора с муфтой предельного момента

0
128
2274
51
4
30

Севастопольский государственный университет
Кафедра технология машиностроения
Курсовой проект по дисциплине "Основы технологии машиностроения"
Севастополь 2016

Исходные данные чертеж, программа выпуска шт/год
В данной работе рассматривается сборка цилиндрического редуктора
Графическая часть содержит:
Введение ....................................................................………………….….....5
1. Исходные данные ………………………………………………….…….....6
2. Служебное назначение собираемого объекта……………......…………......6
3. Технологический раздел................................................................................7
3.1 Определение типа производства …………………………………......…...7
3.2 Анализ технологичности и ремонтопригодности конструкции
объекта ................................................................................................................8
3.3 Размерный анализ и расчет размерных цепей..................................……...9
3.4 Технологическая схема сборки изделия……………………..……….... 12
3.5 Выбор технологических баз на общей и узловых сборках.....................13
3.6 Организационная форма сборки…..............................................................14
3.7 Разработка технологического процесса сборки………....…...……...…15
3.8 Расчет величины усилия запрессовки..........................………………….16
3.9 Расчет резьбового соединения ……………………….…….……….........19
3.10 Нормирование сборочных операций ……………….…………….....…..22
Заключение…………………………………………………………………...25
Библиографический список ………………………………………………...26
ПРИЛОЖЕНИЕ А……………………………………………………………27
ПРИЛОЖЕНИЕ Б…………………………………………………….………28
ПРИЛОЖЕНИЕ В……………………………………………………....……29


Сообщить о проблеме
Дата
15.11.2016
Язык
Русский
Состав

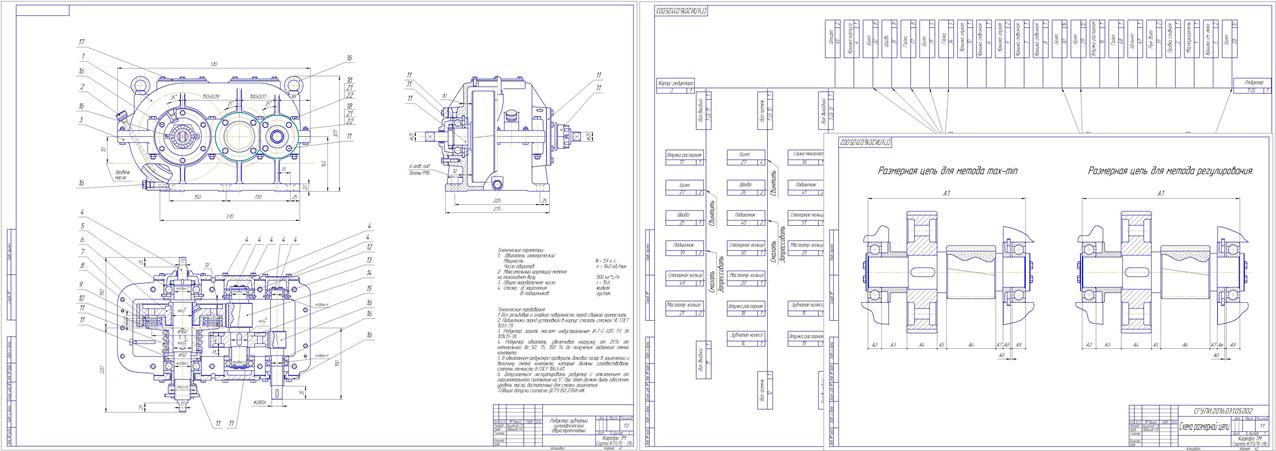

Цилиндрический редуктор(СБ), Схема сборки, Схема размерной цепи, Спецификация, ПЗ
