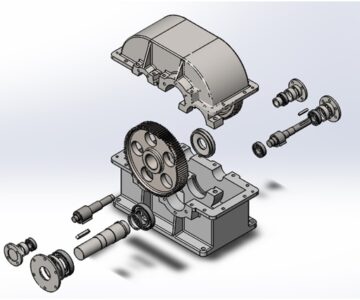

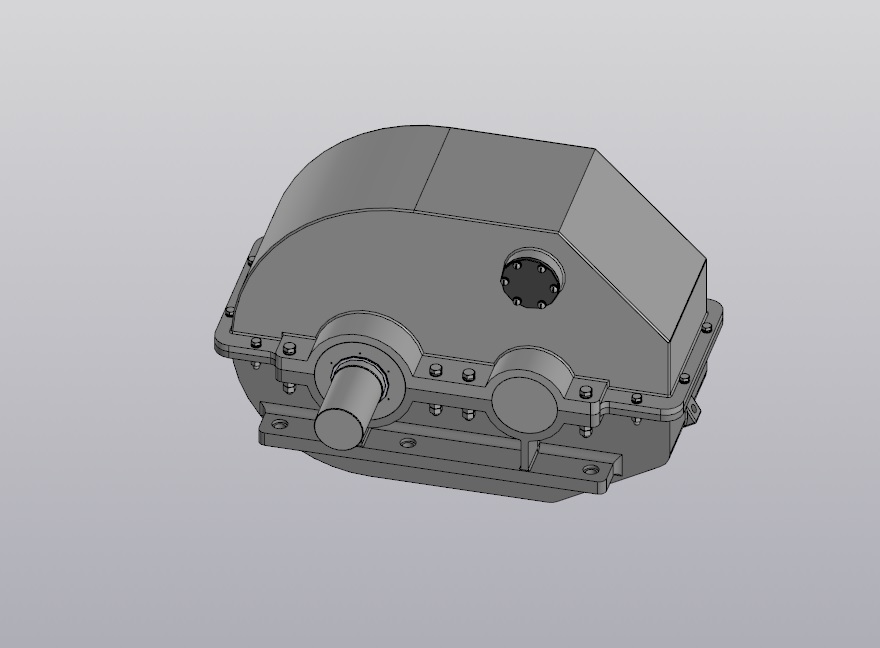

Цилиндрический двухступенчатый редуктор (3D сборка)
Технические характеристики:
Номинальный вращающий момент на выходном валу = 5000 Нм;
Допускаемая радиальная нагрузка на входном валу = 3500 Н;
Допускаемая радиальная нагрузка на выходном валу = 10000 Н;
Масса = 950 кг.
