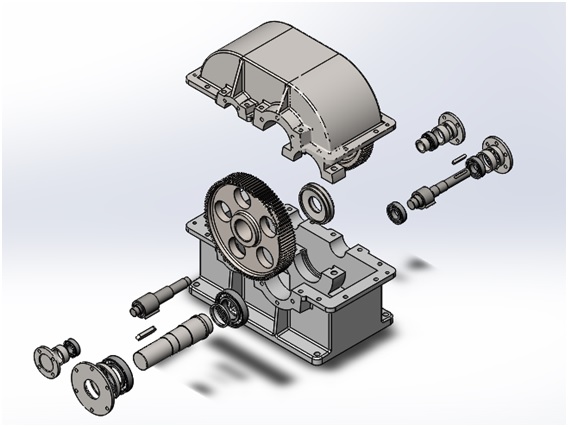

Сборка двухступенчатого цилиндрического соосного редуктора 3D

Данный тип редуктора является наиболее распространенным, популярным и востребованным, поскольку позволяет с максимальной эффективностью решать большинство практических задач.
Максимальное количество оборотов n=940 мин-1,
мощность N=7,4кВт,
крутящий момент М=75Нм,
общее передаточное отношение u=21,96,
передаточное отношение тихоходной ступени uт=4,45,
быстроходной uб=4,93

Состав: 3D Сборка Язык документа

Софт: SolidWorks 14

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Сборка двухступенчатого цилиндрического соосного редуктора 3D

Втулка d 47 s 21.SLDPRT
Втулка d 57 s 20.SLDPRT
Втулка d 60 s 7.25.SLDPRT
Втулка d 105 s 14.SLDPRT
Зубчатое колесо z100 d306 s35 dотв 30.SLDPRT
Зубчатое колесо z100 d306 s54 dотв 65.SLDPRT
Корпус.SLDPRT
Крышка подшипника d 95.SLDPRT
Крышка подшипника d 110.SLDPRT
Крышка подшипника d 160.SLDPRT
Крышка стакана.SLDPRT
Крышка.SLDPRT
Манжета на стакан 1.SLDPRT
Манжета на стакан 2.SLDPRT
Подшипник d 25 s 15.SLDPRT
Подшипник d 30 s 15.SLDPRT
Подшипник d 60 s 22.SLDPRT
Сборка готовая.SLDASM
Стакан.SLDPRT
шестерня 35мм.SLDPRT
шестерня 54мм.SLDPRT
Шпонка 28.SLDPRT
Шпонка 28x50.SLDPRT
Шпонка 55x70.SLDPRT
Шпонка 65x45.SLDPRT
вал под 35мм шестерню.SLDPRT
вал под 54 мм шестерню.SLDPRT
вал тихоходный.SLDPRT
Втулка d 28 s 17.SLDPRT
