Соосный двухступенчатый цилиндрический редуктор (u=12,6)

Санкт-Петербургский государственный архитектурно-строительный университет
Кафедра " Наземные транспортно-технологические машины"
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет и проектирование привода общего назначения"
Санкт-Петербург 2014

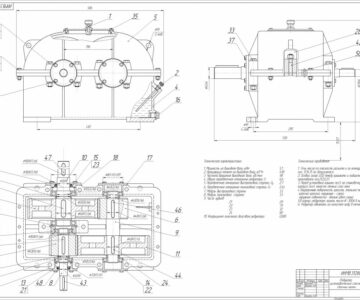

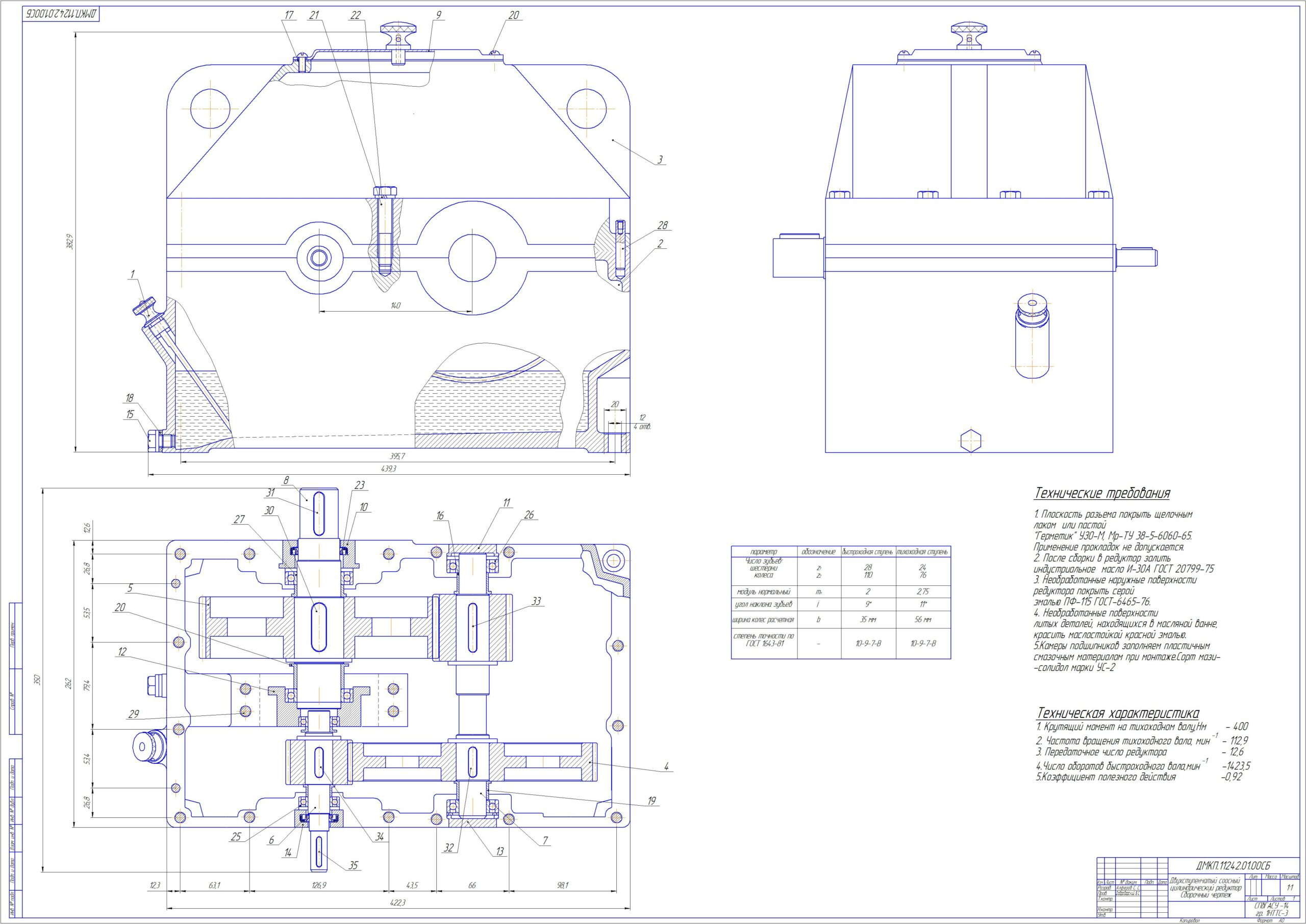

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель,муфту, цепную втулочно-роликовую передачу, двухступенчатый соосный цилиндрический редуктор,быстроходную и тихоходную цилиндрическую косозубую передачу. Графическая часть содержит эскизную компоновку редуктора, сборочный чертеж редуктора, чертеж крышки подшипника промежуточного вала,чертежи промежуточного и быстроходного вала , а так же чертеж зубчатого колесо промежуточного вала.
Курсовой проект содержит 2 листа формата А1, 3 листа формата А3, спецификацию, 47 страниц пояснительной записки, содержащей 3 рисунка, 4 таблицы и 7 источников.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).
Техническая характеристика редуктора:
1. Крутящий момент на тихоходном валу,Нм 400
2. Частота вращения тихоходного вала, мин 112,9
3. Передаточное число редуктора 12,6
4.Число оборотов быстроходного вала,мин 1423,5
5.Коэффициент полезного действия 0,92
Техническая характеристика привода:
электродвигатель трехфазный короткозамкнутый закрытый, обдуваемый, с синхронной частотой вращения 1500 об/мин 4А90L4УЗ, с параметрами Nэ.д. = 2,2 кВт и скольжением 5,1%.
1. Номинальный крутящий момент на выходном валу привода, Нм 300
2.Частота вращения выходного вала привода, об/мин 50
3.Синхронная частота вращения электродвигателя, об/мин 1500
4. Расчетный ресурс, ч 25000
