Редуктор цилиндрический соосный U=6,6

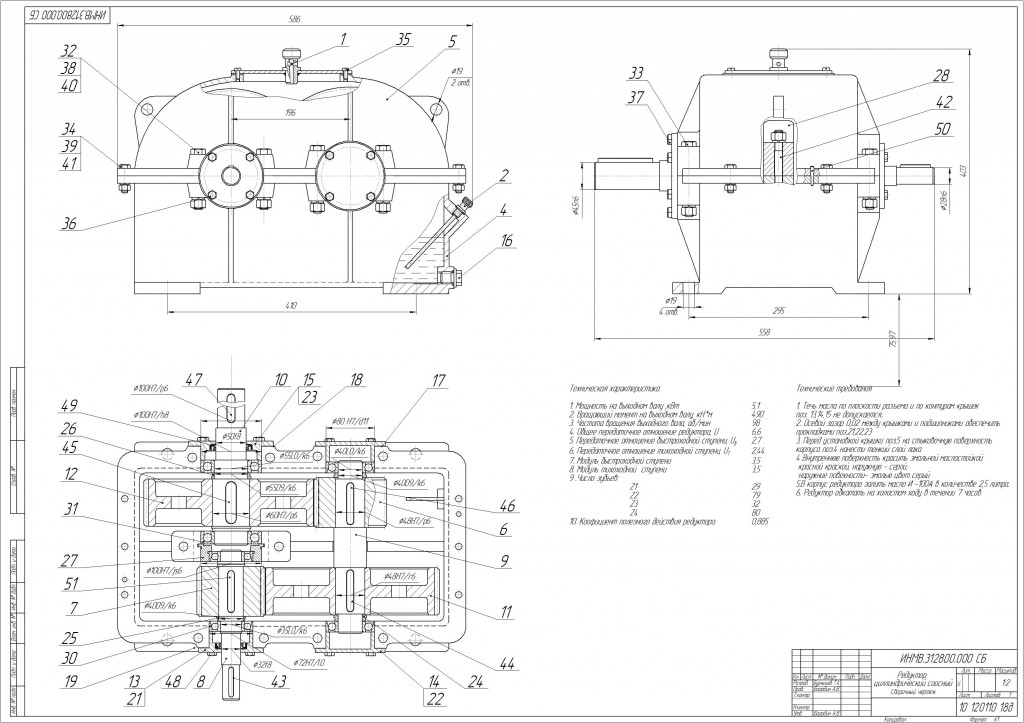

Сборочный чертеж двухступенчатого цилиндрического редуктора. Чертеж из курсовой работы исходные данные: передача клиноременная, мощность электродвигателя: 7,5 кВт. частота вращения двигателя = 970 об/мин. диаметр вала двигателя = 38 мм.

Техническая характеристика
1. Мощность на выходном валу ,кВт 5,1
2. Вращающий момент на выходном валу, кН*м 490
3. Частота вращения выходного вала, об/мин 98
4. Общее передаточное отношение редуктора, U 6,6
5. Передаточное отношение быстроходной ступени, U 2,7
6. Передаточное отношение тихоходной ступени, U 2,44
7. Модуль быстроходной ступени 3,5
8. Модуль тихоходной ступени 3,5
9 .Число зубьев:
Z1 29
Z2 79
Z3 32
Z4 80
10. Коофициент полезного действия редуктора 0,885
