Проектирование двухступенчатого соосного редуктора u=14,4

Омский Государственный Технический Университет
Курсовой проект по дисциплине: «Детали машин»
На тему: «Проектирование двухступенчатого редуктора»

Исходные данные Двухступенчатый редуктор:
1. Окружное усилие на барабане – Ft , кН 1,8
2. Скорость ленты конвейера – V , м/с 1,6
3. Диаметр барабана – Dб , мм 315
4. Ширина ленты – В , мм 650
5. Высота установки ведущего вала – H , мм 400
6. Угол обхвата барабана – α , рад 3,6

В данной работе проектируется цилиндрический двухступенчатый редуктор с внутренним зацеплением. Редуктором называют механизм, состоящий из зубчатых или червячных передач, выполненный в виде отдельного агрегата, и служащий для передачи мощности от двигателя к рабочей машине. Назначение редуктора – понижение угловой скорости и повышение вращающего момента ведомого вала по сравнению с валом ведущим.
Содержание:
Введение 3
Задание на курсовой проект 4
1. Предварительный расчёт привода 5
1.1. Расчет срока службы привода 5
1.2. Определение недостающих геометрических параметров
исполнительного механизма 5
1.3. Определение потребной мощности и выбор электродвигателя 5
1.4. Определение передаточного числа привода и его разбивка по ступеням передач 9
1.5. Составление таблицы исходных данных 10
2. Расчет зубчатой передачи 11
2.1. Выбор материала зубчатых колес 11
2.2. Выбор допустимых напряжений 12
2.3. Расчет цилиндрических зубчатых передачи 17
3. Эскизное проектирование валов привода 29
4. Конструирование и расчет валов привода 31
5. Выбор подшипников 42
6. Выбор шпонок 45
7. Конструктивные размеры корпуса редуктора 47
Заключение 48
Библиографический список 49

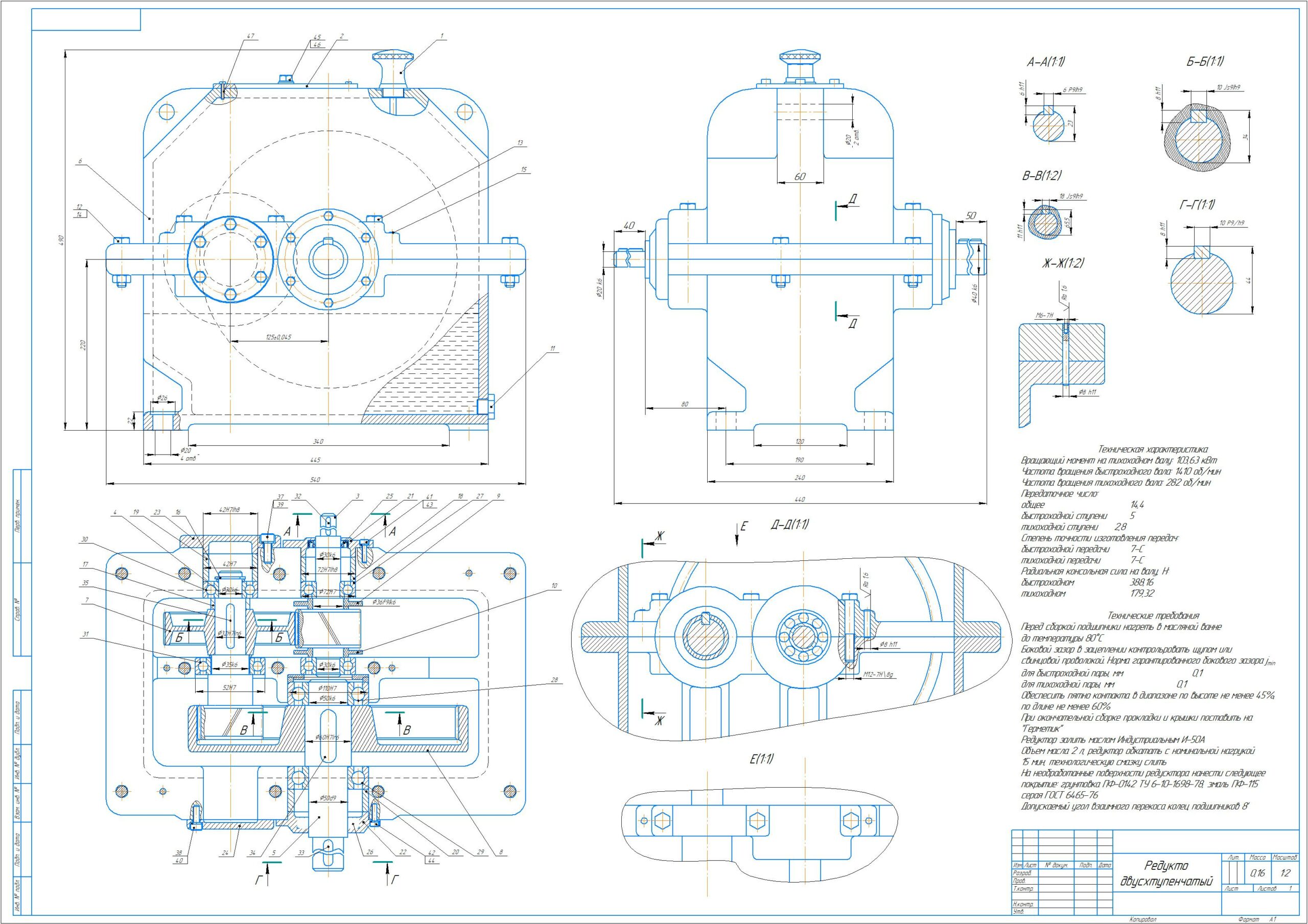

Техническая характеристика
Вращающий момент на тихоходном валу: 103,63 кВт
Частота вращения быстроходного вала: 1410 об/мин
Частота вращения тихоходного вала: 282 об/мин
Передаточное число:
общее 14,4
быстроходной ступени 5
тихоходной ступени 2,8
Степень точности изготовления передач:
быстроходной передачи 7-С
тихоходной передачи 7-С
Радиальная консольная сила на валу, Н:
быстроходном 388,16
тихоходном 179,32
