Редуктор соосный двухступенчатый u=23,4

КФ МГТУ им Н.Э. Баумана
Кафедра подъемно-транспортных машин и оборудования
Курсовой проект по дисциплине "Детали машин"
на тему "Расчет двухступенчатого соосного редуктора привода ленточного конвейера."
Калуга 2009

В данной работе производится расчет всех составных частей двухступенчатого соосного редуктора, а так же компоновка привода ленточного конвейера.
Графическая часть:

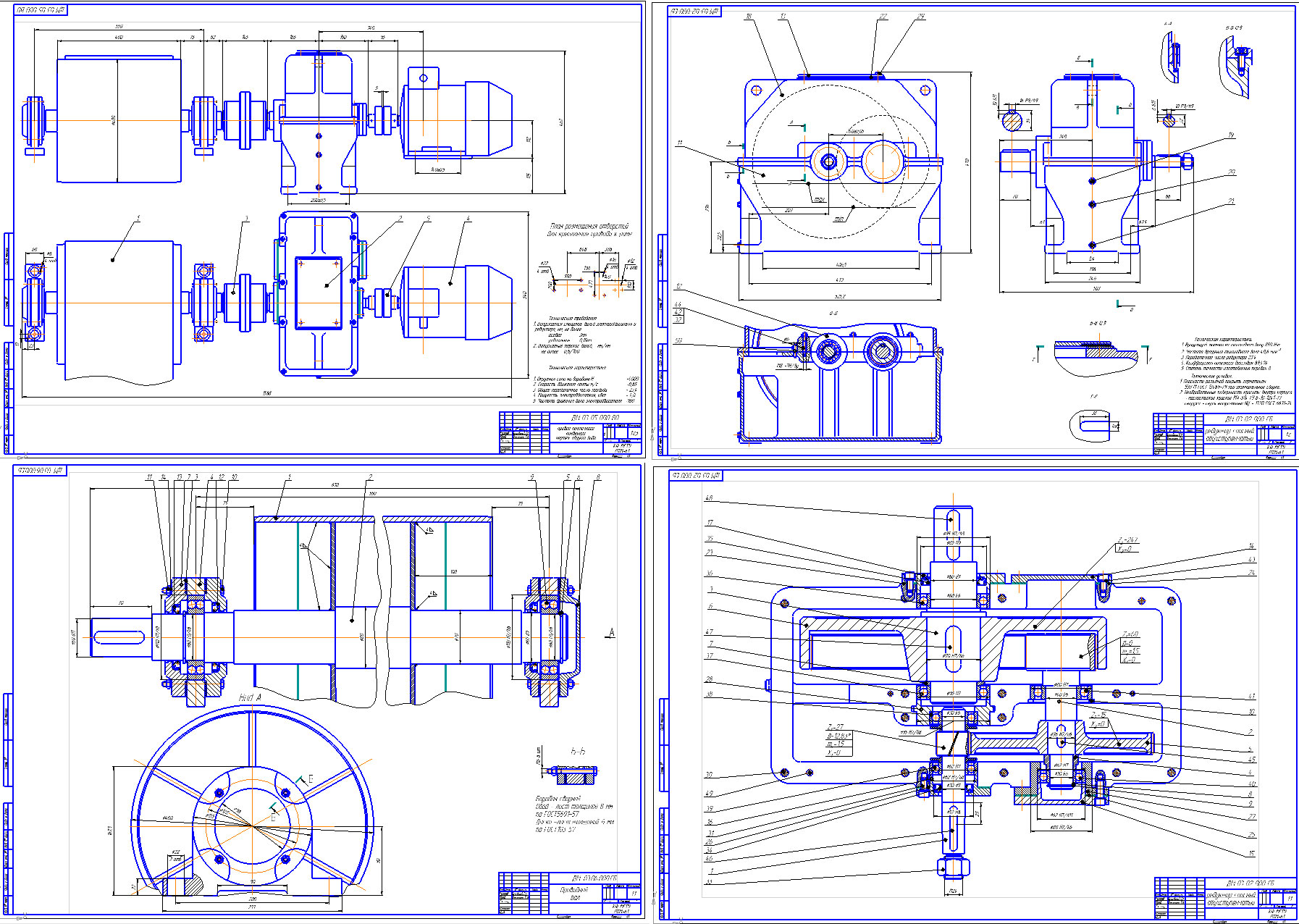

Лист 1 Двухступенчатый соосный редуктор
Лист 2 Двухступенчатый соосный редуктор
Лист 3 Деталировка (Зубчатое колесо, муфта, вал )
Лист 4 Приводной вал конвейера
Лист 5 Привод ленточного конвейера

РПЗ

1. Техническое задание
2. Кинематическая схема механизма
3. Выбор электродвигателя
4. Определение общего передаточного числа и разбивка его по ступеням
5. Определение мощности, крутящего момента и частоты вращения для каждого вала
6. Выбор материалов и определение допускаемых напряжений для всех шестерен и колес
7. Проектный и проверочный расчет зубчатых передач
8. Определение диаметров всех валов
9. Проверочный расчёт наиболее нагруженного вала на усталостную прочность и жёсткость
10. Выбор и проверка подшипников качения по динамической грузоподъёмности
11. Выбор и расчет шпоночных соединений
12. Выбор смазочного материала и способа смазывания зубчатых зацеплений и подшипников
13. Список использованной литературы

Техническая характеристика привода
1. Окружная сила на барабане,Н -4000
2. Скорость движения ленты м/с -0,85
3. Общее передаточное число привода - 23,4
4. Мощность электродвигателя, кВт - 4,0
5. Частота вражения вала электродвигателя -950

Техническая характеристика редуктора
1. Вращающий момент на тихоходном валу 850 НДм
2. Частота вращения тихоходного вала 40,6 мин
3. Передаточное число редуктора 23,4
4. Коэффициэнт полезного действия 89,4%
5. Степень точности изготовления передач 8

Состав: Редуктор (СБ, спецификация), Деталировка(Вал, муфта, зубчатое колесо), Приводной вал (СБ, спецификация), Привод конвейера(СБ, спецификация), РПЗ. Язык документа
