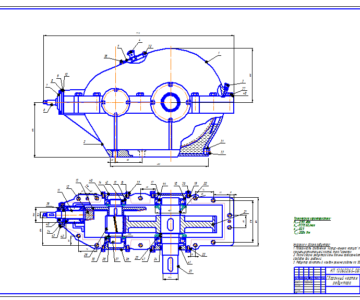

Редуктор двухступенчатый u=12,6

БНТУ
Кафедра машиноведение и детали машин
Курсовой проект по дисциплине "Детали машин"
На тему: "Привод ленточного двухпоточного конвейера"
Минск 2022

Задачей курсового проекта является: разработать привод ленточного конвейера, изображенный на рисунке 1.1. Привод состоит из электродвигателя, конической открытой передачи, двухступенчатого цилиндрического развернутого редуктора, кулачково-дисковой муфты и вала рабочего органа. Назначение привода: передача крутящего момента от вала электродвигателя к валу рабочего органа. Исходные данные к проекту:
F_t=1940 Н; D=350 мм;n_РО=73 〖мин〗^(-1).
СХЕМА ПРИВОДА В ЗАПИСКЕ

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 4
1 ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ И КИНЕМАТИЧЕСКИЙ РАСЧЕТ 6
2 ОПРЕДЕЛЕНИЕ МОЩНОСТЕЙ И ПЕРЕДАВАЕМЫХ КРУТЯЩИХ МОМЕНТОВ 8
3 РАСЧЕТ ПЕРЕДАЧ 9
3.1 Расчет конической передачи 9
3.2 Расчет цилиндрической передачи первой ступени 16
3.3 Расчет цилиндрической передачи второй ступени 28
4 ПРЕДВАРИТЕЛЬНЫЙ РАСЧЕТ ДИАМЕТРОВ ВАЛОВ 39
5 ПОДБОР И ПРОВЕРОЧНЫЙ РАСЧЕТ МУФТЫ 40
6 ПРЕДВАРИТЕЛЬНЫЙ ПОДБОР ПОДШИПНИКОВ 41
7 КОМПОНОВОЧНАЯ СХЕМА И ВЫБОР СПОСОБА СМАЗЫВАНИЯ ПЕРЕДАЧ И ПОДШИПНИКОВ; ОПРЕДЕЛЕНИЕ РАЗМЕРОВ КОРПУСНЫХ ДЕТАЛЕЙ 42
8 РАСЧЕТ ВАЛОВ В ОПАСНЫХ СЕЧЕНИЯХ 46
8.1 Быстроходный вал 47
8.2 Промежуточный вал 53
8.3 Тихоходный вал 59
9 ПРОВЕРКА ПОДШИПНИКОВ ПО ДИНАМИЧЕСКОЙ ГРУЗОПОДЪЕМНОСТИ 64
9.1 Расчет подшипников быстроходного вала 64
9.2 Расчет подшипников промежуточного вала 67
9.3 Расчет подшипников тихоходного вала 70
10 ПОДБОР И ПРОВЕРОЧНЫЙ РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ 73
11 НАЗНАЧЕНИЕ ПОСАДОК, ШЕРОХОВАТОСТЕЙ ПОВЕРХНОСТЕЙ, ВЫБОР СТЕПЕНЕЙ ТОЧНОСТИ И НАЗНАЧЕНИЕ ДОПУСКОВ ФОРМЫ И РАСПОЛОЖЕНИЯ ПОВЕРХНОСТЕЙ 75
12 СБОРКА РЕДУКТОРА, РЕГУЛИРОВКА ПОДШИПНИКОВ И ЗАЦЕПЛЕНИЙ 77
ЛИТЕРАТУРА 79
