Двухступенчатый цилиндрический редуктор u=44,8

Черниговский государственный университет ЧДТУ

Технічна характеристика
1. Номінальний момент на тихохідному валу Т=5699 Нм.
2. Частота обертання тихохідного вала n=21,7 об/хв.
3. Частота обертання швидкохідного вала n=974 об/хв.
4. Передаточне відношення редуктора U=44,8.

Характеристика зачеплення
І ст. ІІ ст.
Число зубців
шестерні 25 22
колеса 197 138
Модуль зачеплення, мм 2,5 5
Кут нахилу зубців, ° 7 0
Розрахункова ширина коліс, мм 71 160
Ступінь точності по ГОСТ 1643-81 8-с 8-с

Расчетов нет, только три пункта:
3. Вибір електродвигуна, кінематичний та силовий розрахунок
4. Розрахунок деталей редуктора на міцність
5 Орієнтований розрахунок валів редуктора

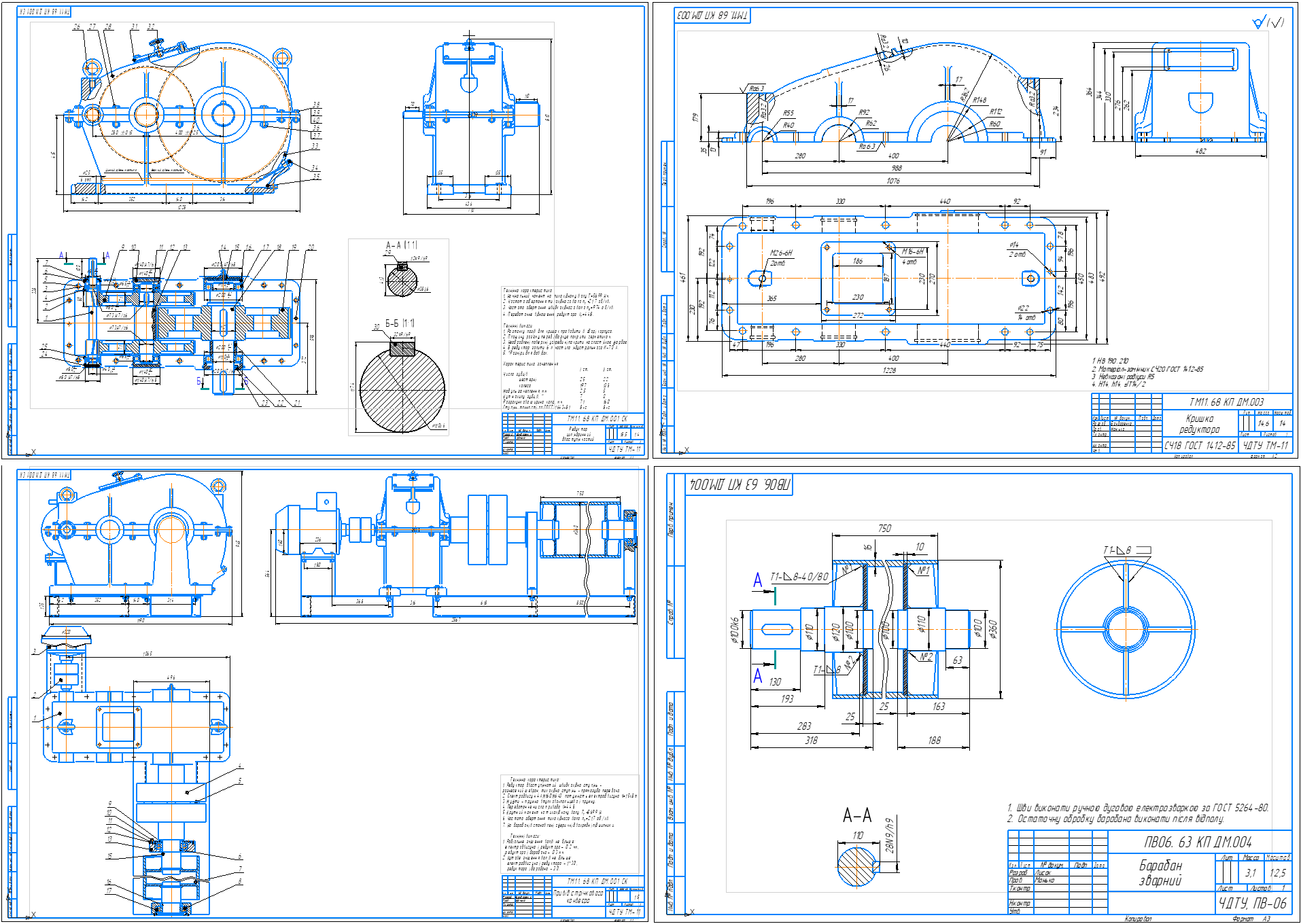

Состав: Редуктор, привод, деталировка, спецификации Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Двухступенчатый цилиндрический редуктор u=44,8

бондаренко-2.cdw
Бондаренко280-400.cdw
Кришка кожухар.cdw
Лист 2 Вал тихоходный .cdw
Лист 3 Колесо зубчастое.cdw
Лист 4 Барабан.cdw
ЛИСАК.doc
Специфікація 1.SPW
Специфікація 2.SPW
Специфікація 3.SPW
