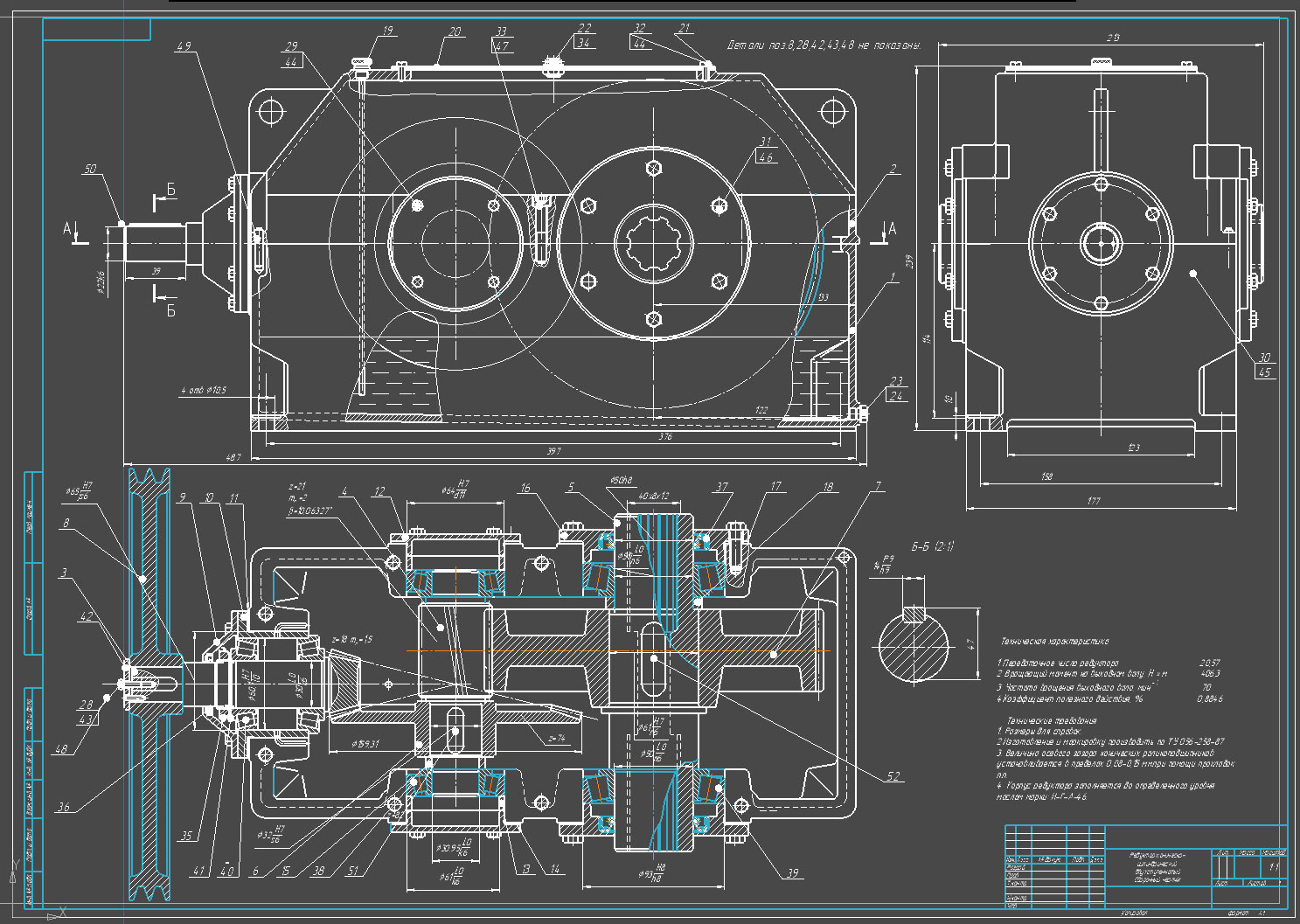

Техническая характеристика
Передаточное число редуктора 20,57
2 Вращающий момент на выходном валу, Н м 406,3
3 Частота вращения выходного вала, мин 70
4.Коэффициент полезного действия, % 0,8846
Содержание.
1.Выбор электродвигателя и кинематический расчет привода.................
2. Расчёт передач редуктора.
2.1. Расчёт быстроходной ступени............................................
2.2. Расчёт тихоходной ступени................................................
3. Расчёт ременной передачи…………………………………….
4. Проект и расчет валов определение размеров их ступеней. Предварительный выбор подшипников качения….
5.Конструирование зубчатых колёс редуктора.......................
6. Конструирование шкивов ременной передачи....................
7. Конструирование корпуса редуктора …………....................
7.1 Определение толщин стенок и размеров фланцев
корпусов……………………………………………………….
7.2 Конструирование крышек подшипников…………………
7.3 Крепление крышки и ее фиксирование относительно
нижней части корпуса………………………………………..
7.4 Конструирование опорной части корпуса……………
7.5 Определение размеров проушин и крышки люка…….
7.6 Смазывание передач и подшипников.Выбор сорта
масла…………………………………………………………
7.7Контроль уровня и слив масла…………………………….
8. Расчет соединений вал-ступица…………………………….
8.1 Быстроходный вал………………………………………….
8.2 Промежуточный вал…………………………………………
8.3 Тихоходный вал……………………………………………..
9. Схема силового нагружения валов привода........................
10.Определение радиальных реакций валов тихоходного
вала и построение эпюр моментов…………………………
11 Проверочный расчет предварительно выбранных под-
шипников тихоходного вала……………………………………
12.Расчёт тихоходного вала редуктора на прочность
12.1 Расчет на сопротивление усталости……………….
12.2 Расчет на статическую прочность при кратковре
менной перегрузке……………………………………….
13 Проектирование рамы…………………………………………
Литература..................................................................................
