НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Школа базовой инженерной подготовки
Отделение общетехнических дисциплин
ТЕХНИЧЕСКОЕ ЗАДАНИЕ № 1
На курсовой проект по дисциплине «Детали машин и основы конструирования»

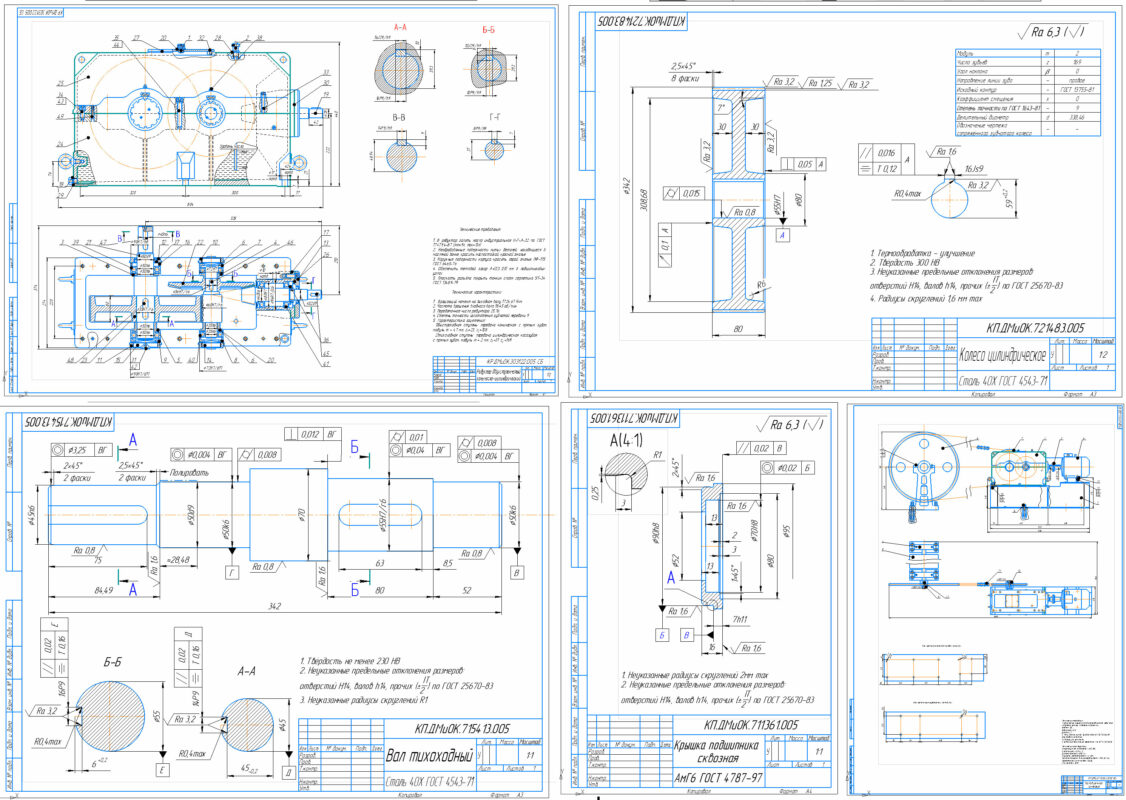

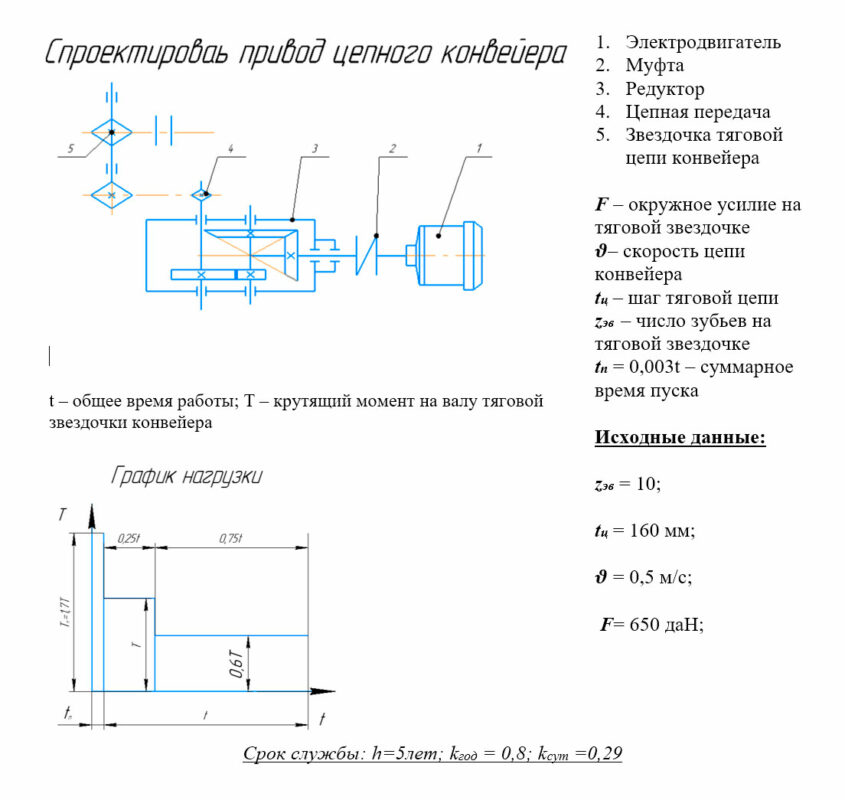

Спроектировать привод цепного конвейера
Исходные данные:
zэв = 10;
tц = 160 мм;
ϑ = 0,5 м/c;
F= 650 даН;
Срок службы: h=5лет; kгод = 0,8; kсут =0,29
Редуктор
1. Вращающий момент на выходном валу 1724,67 Н м2.
Частота вращения входного вала 18,45 об/мин3.
Передаточное число редуктора 25,764.
Степень точности изготовления зубчатой передачи 95.
Характеристика зацепления:
1)быстроходная ступень: передача коническая с прямым зубом, модуль т = 4,7 мм, z=23, z=108
2)тихоходная ступень: передача цилиндрическая косозубая с прямым зубом, модуль т = 2 мм, z=31, z=169
Технические характеристики привода:
Окружное усилие на барабане - 650 даН;
Скорость цепи - 0,5 м/с;
Диаметр барабана - 350 мм;
Мощность элетродвигателя - 4 кВт;
Частота вращения вала элетродвигателя - 950 об/мин;
Передаточное число привода - 36,18;
КПД привода - 80%
Содержание:
1. Энергокинематический расчет привода 4
2. Расчет открытой передачи 9
3. Выбор материалов 16
4. Проектировочный расчет цилиндрической передачи 25
5. Проектировочный расчет конической передачи 35
6. Предварительный расчёт валов 43
7. Конструирование зубчатых колёс 48
8. Компоновка редуктора 52
9. Составление расчетных схем валов 53
10. Проверочный расчет тихоходного вала 74
11. Проверочный расчет шпонок 82
12. Смазывание. Смазочные устройства 85
13. Допуски и посадки 87
14. Сборка редуктора 89
Заключение 91
Список использованной литературы 92
