УО БГСХА
Кафедра мелеоротивных машин,
курсовой проект по дисциплине "Детали машин и основы конструирования"
на тему: "привод лебёдки механизма подъёма стрелы подъёмного крана"
Горки 2016

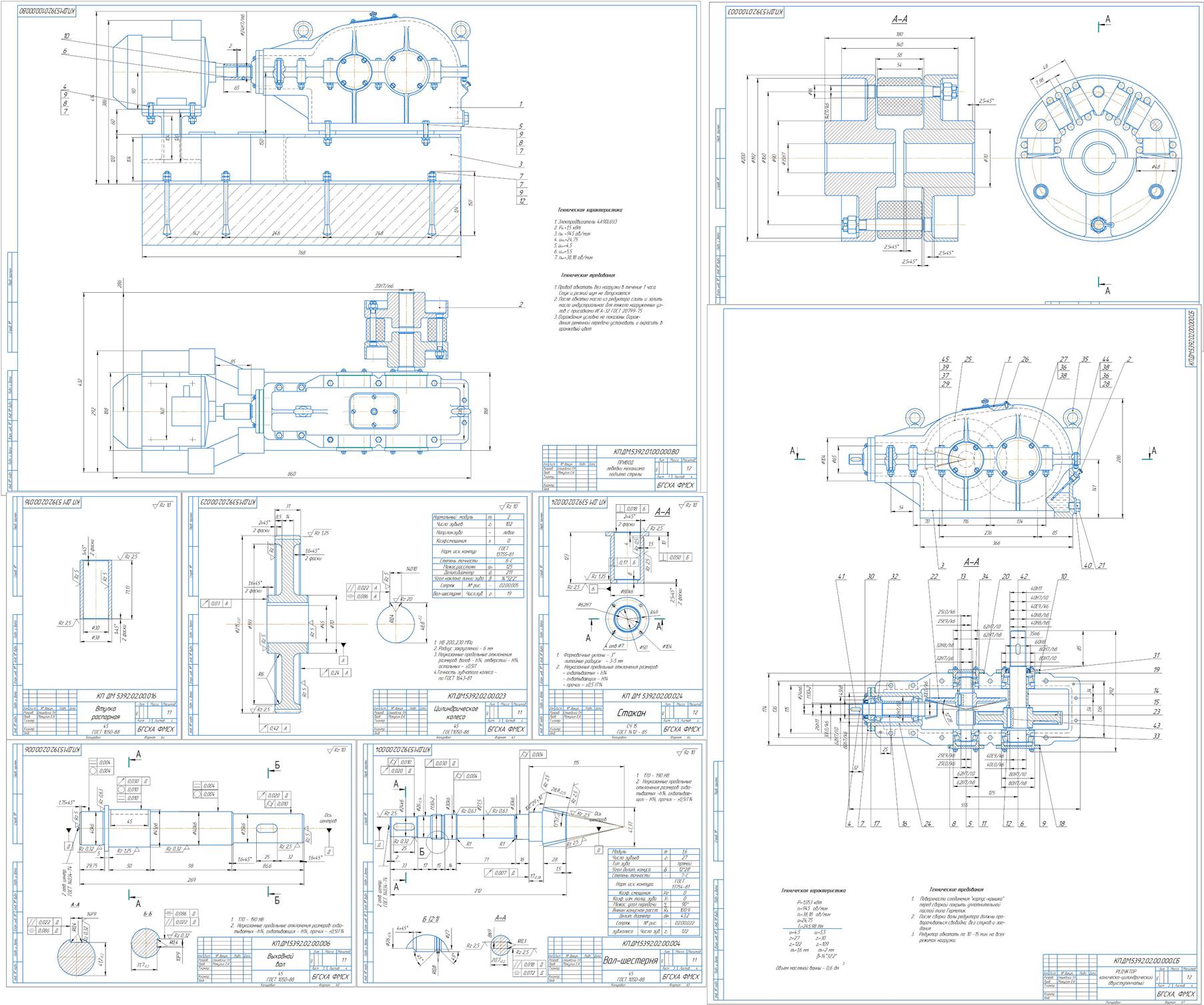

В данном курсовом проекте необходимо разработать привод лебёдки механизма подъёма стрелы подъёмного крана. Кинематическая схема привода и другие исходные данные к проекту даны в задании на курсовое проектирование.
Необходимо произвести выбор электродвигателя, спроектировать редуктор с первой ступенью - конической прямозубой передачей и второй ступенью - цилиндрической косозубой передачей и раму (плиту) привода. Все детали проверяются на прочность.
Техническая характеристика привода:
1. Электродвигатель 4А90L6У3
2. Рдв =1,5 кВт
3. nдв =945 об/мин
4. uoбщ=24,75
5. икон=4,5
6. ицил=5,5
7. пвых=38,18 об/мин
Техническая характеристика редуктора
P1=1,053 кВт
n1=945 об/мин
n3=38,18 об/мин
u=24,75
T3=245,98 Нм
u1=4,5 u2=5,5
z1=27 z1=30
z2=122 z2=109
mп=1,6 мм mп=2 мм
b=14 322"
Объём масляной ванны - 0,6 дм
СОДЕРЖАНИЕ
Введение 3
1. Кинематический и силовой расчет привода 4
2. Расчет передач 7
3. Расчет и конструирование валов 14
4. Расчет и конструирование подшипниковых узлов 26
5. Расчёт шпоночных соединений 33
6. Конструирование зубчатых колёс 35
7. Конструирование корпусных деталей и крышек 37
8. Смазка зацепления. Выбор сорта масла 40
9. Выбор и проверочный расчёт муфт 41
10. Конструирование рамы (плиты) 43
11. Выбор посадок 44
12. Сборка и регулировка редуктора 45
13. Техника безопасности 46
Литература
