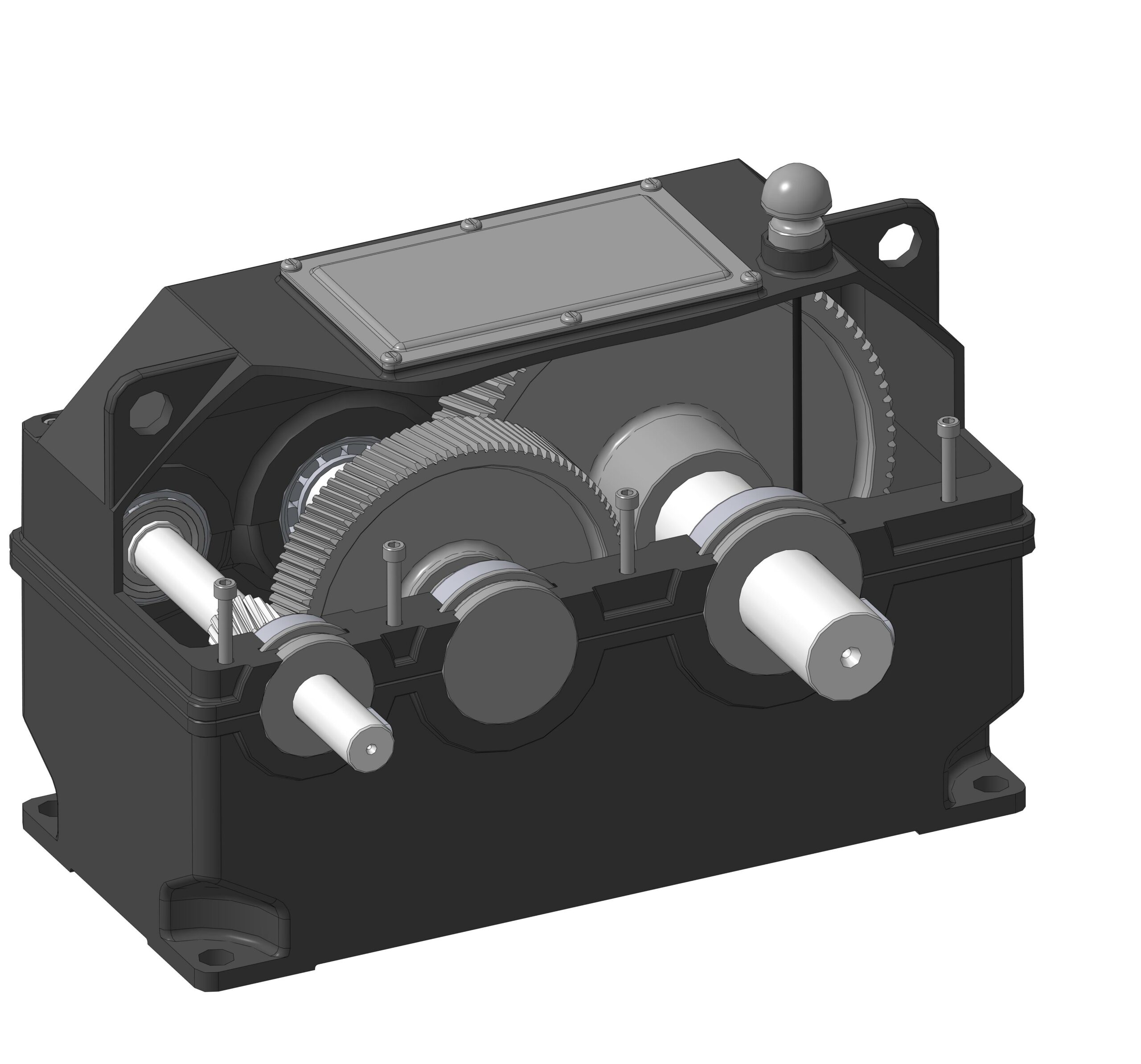

Редуктор цилиндрический двухступенчатый для привода грузоподъемной машины.
Сила натяжения в канате - 10 кН. Скорость подъема груза - 0,36 м/с. Длительность работы - 16000 ч. Режим нагружения - 3. Тип производства - среднесерийное.
Геометрические параметры:
Первая ступень: Шевронная. Число зубьев шестерни - 18, колеса - 99. Модуль - 2. Передаточное число - 5,5.
Вторая ступень: Шевронная. Число зубьев шестерни - 21, колеса - 89. Модуль - 2. Передаточное число - 4,24.
