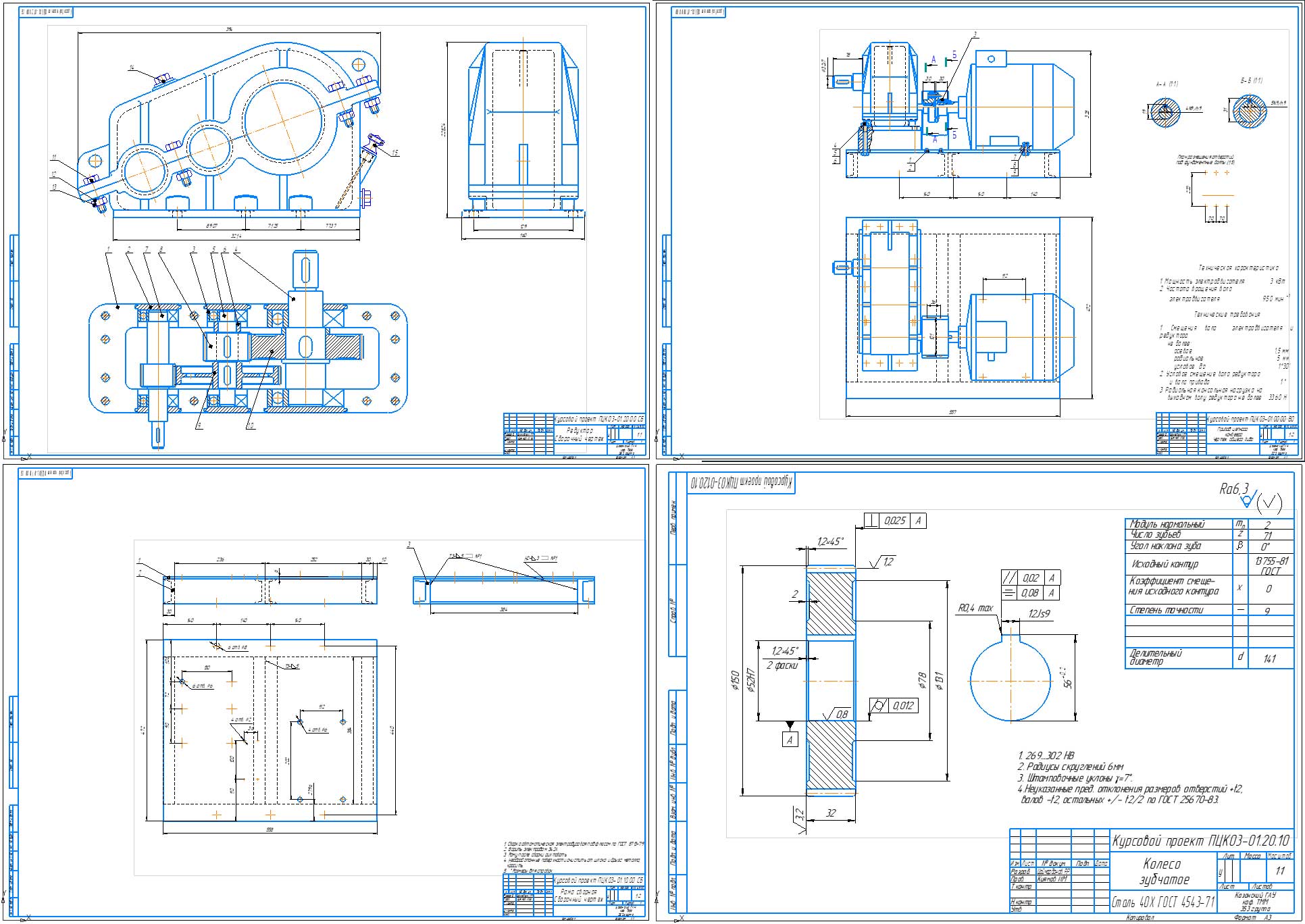

Задание №14 спроектировать привод.
В состав привода входят следующие передачи:
1 - закрытая зубчатая цилиндрическая передача;
2 - закрытая зубчатая цилиндрическая передача.
Мощность на выходном валу Р = 3 кВт.
Угловая скорость ω4=12 рад./с.
Срок службы привода T = 15000 ч.
Число смен работы – 1.
Тип нагрузки - переменный.
Oбщее передаточное отношение 25
Передаточное отношение редуктора 8
СОДЕРЖАНИЕ
Выбор электродвигателя и кинематический расчёт
Расчёт 1-й зубчатой цилиндрической передачи
Расчёт 2-й зубчатой цилиндрической передачи
Предварительный расчёт валов
Конструктивные размеры шестерен и колес
Проверка прочности шпоночных (шлицевых) соединений
Конструктивные размеры корпуса редуктора
Расчёт реакций в опорах
Проверка долговечности подшипников
Уточнённый расчёт валов
Выбор сорта масла
Выбор посадок
Технология сборки редуктора
Список использованной литературы
Техническая характеристика
1 Мощность электродвигателя 3 кВт
2 Частота вращения вала электродвигателя 950 мин
Технические требования
1 Смещения вала электродвигателя и редуктора не более:
осевое 1,5 мм
радиальное 5 мм
угловое до 1 30
2 Угловое смещение вала редуктора и вала привода 1
3 Радиальная консольная нагрузка на выходном валу редуктора не более 3360 H
