Двухступенчатый вертикальный редуктор u=24,28
СТАРООСКОЛЬСКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ
МОСКОВСКОГО ГОСУДАРСТВЕННОГО ИНСТИТУТА СТАЛИ И СПЛАВОВ
КАФЕДРА ОИД
Курсовой по дисциплине : "Детали машин"
На тему: Проектный расчет привода конвейера
СОДЕРЖАНИЕ
Введение…………………………………………………………………………….….4
1. Выбор электродвигателя…………………………………………………………...5
2. Кинематический и силовой расчёт привода……………….…………………..….8
3. Расчёт зубчатых передач………………………………..………………………… 9
4. Ориентировочный расчёт валов…………………………………………………...26
5. Конструктивные размеры зубчатых колёс………………………………………..29
6. Конструктивные размеры корпуса………………………………………….……..31
7. Проверка долговечности подшипников…………………….…………………….32
8. Проверка прочности шпоночных соединений……………………………………37
9. Проверка прочности шлицевых соединений …………………………………… 38
10. Уточненный расчет валов………………………………………………………. 39
11. Выбор посадок деталей редуктора…..………….………………………………..43
12. Выбор соединительных муфт…………………………………………………….44
13. Выбор смазки……………………………………………………………………...45
Заключение…………………………………………………………………………….46
Список использованных источников………………………………………………...47
Исх данные
F = 5 кН– максимальное тяговое усилие ленты, Н;
V = 0,8– скорость транспортера, м/с.
Z =12 – число зубьев тяговой звёздочки, мм,t-шаг тяговой звёздоч-ки;
T =100 -шаг
Техничечкая характеристика
Номинальный момент на ведомом валу Т4 = 1005 Н м.
Частота вращения ведущего вала n1 =960мин
Передаточное число и =24,28
Коэффициент полезного действия =0,913

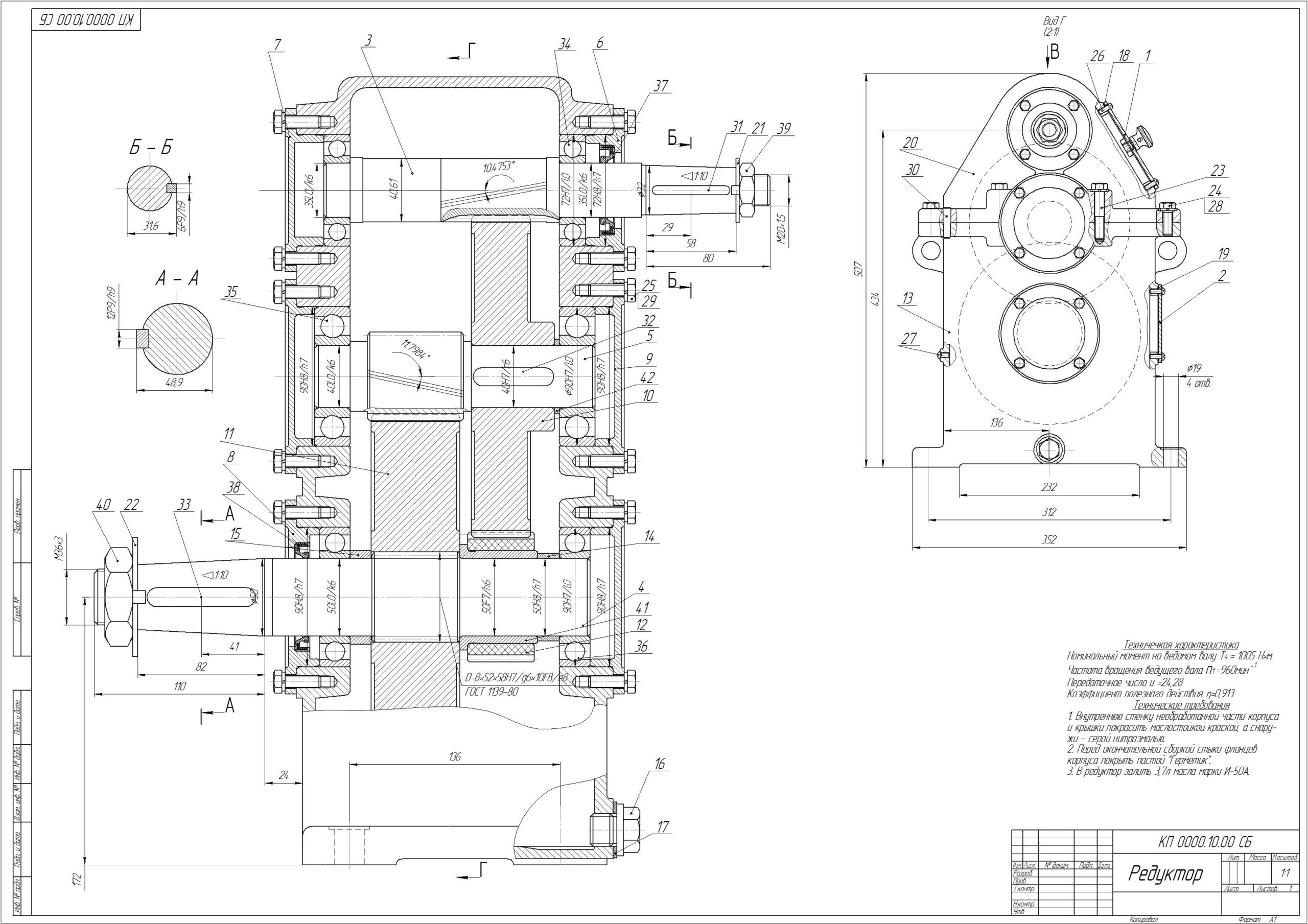

Состав: Записка, Редуктор в разрезе, Вид сверху, Спецификация, вал промежуточный, колесо на пром валу, крышка подшипника
Софт: КОМПАС-3D 13
