КОМПАС 3D 18

Двухступенчатый редуктор u=24

Донецкий национальный технический университет, Основы проектирования машин, Детали машин, Проектирования редуктора привода цепного конвейера, 2015.

Курсовой проект: 54 с., 6 табл.,7 рис., 4 источников, 8 дополнений.
Объект исследования –2-х ступенчатый цилиндрический редуктор приводу цепного конвейера.
Цель работы: спроектировать 2-х ступенчатый цилиндрический редуктор приводу цепного конвейера.
В курсовом проекте проведен расчет исходных данных для проектирования привода: передаточных чисел, частот вращения, мощностей, вращающие моменты для всех валов редуктора.
Проведены проектные расчеты передач, валов, подшипников, шпоночных соединений. Кроме того приведены проверочные расчеты второй ступени редуктора и выходного вала. Подобраны стандартизированные детали и масло.
Разработано: сборочный чертеж редуктора в трех проекциях и рабочие чертежи 4-х деталей.

Исходные данные: Тяговое усилие - 35 кН, скорость цепи - 1 м/с, шаг цепи - 60 мм, кол-во зубьев звездочки - 8, срок службы 4 года, коэф. использования за смену - 0,72.

Технические характеристика редуктора
1. Мощность на выходном валу Р=36,2 кВт
2. Крутящий момент на выходном валу Т=2818 Нм.
3. Частота вращения выходного вала n=122 об/мин.
4. Передаточное число редуктора u=24.
5. КПД редуктора 96%.

Состав: Редуктор (СБ), Деталировка (Крышка, вал входной, вал выходной, колесо), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 13

Сайт: www

Файлы:

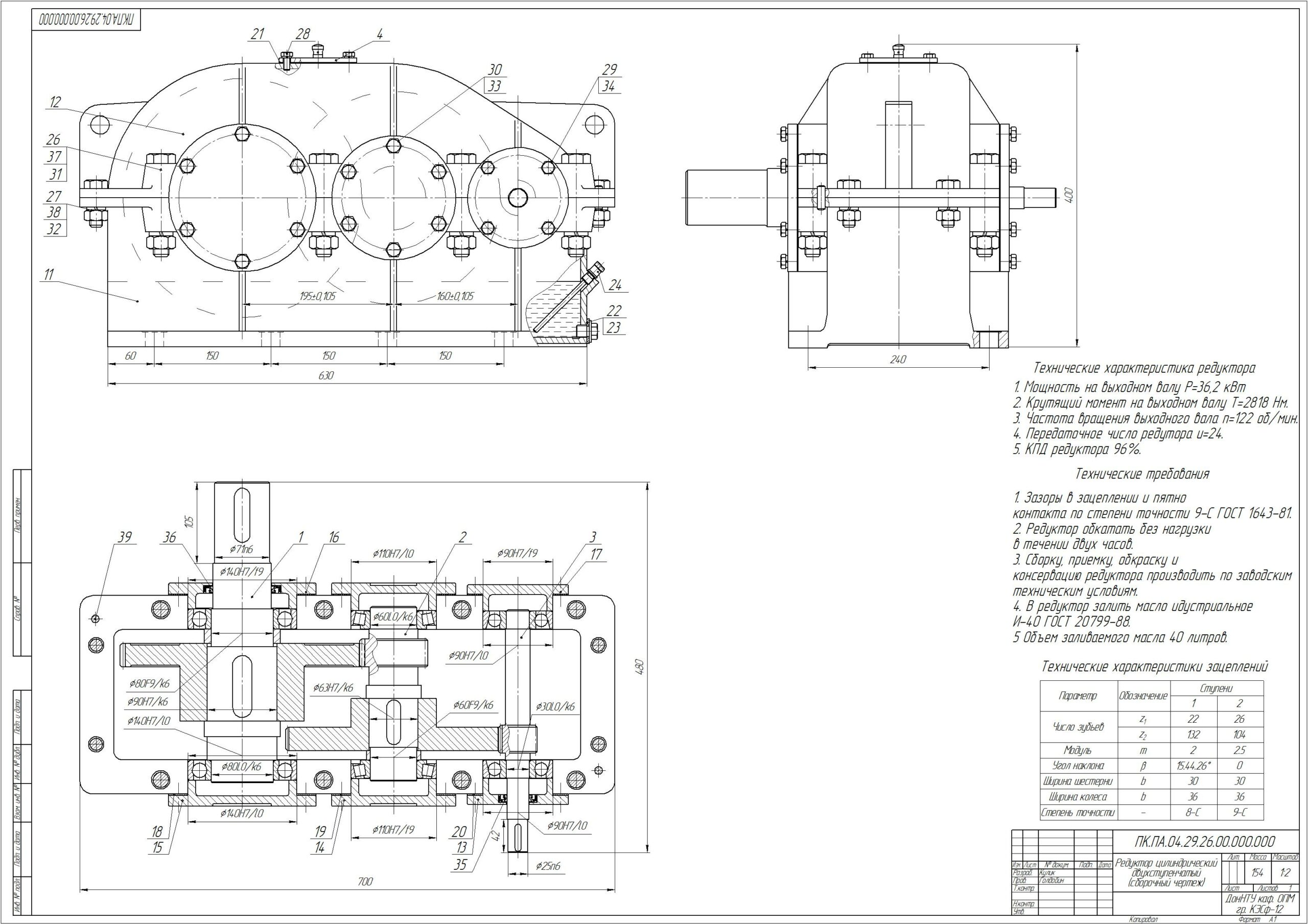

Чертеж редуктора разрушенный.cdw
Вал выходной1.cdw
Вал-шестерня1.cdw
Колесо1.cdw
Крышка1.cdw
спецификация.cdw
1.docx
