Редуктор цилиндрический двухступенчатый u=7,95. Привод ленточного конвейера.

Омский государственный технический университет
Кафедра Машиноведение
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Проектирование привода ленточного конвейера"
Омск 2019

Исходные данные:
1. Окружное усилие на барабане – Ft , кН 2
2. Скорость ленты конвейера – V , м/с 2
3. Диаметр барабана – Dб , мм 315
4. Ширина ленты – В , мм 400
5. Высота установки ведущего вала – H , мм 350
6. Угол обхвата барабана – α , рад 3,8

Содержание:
1 Предварительный расчёт привода
1.1 Определение недостающих геометрических параметров исполнительного механизма
1.2 Определение потребной мощности и выбор электродвигателя
1.3 Определение передаточного числа привода и его разбивка по ступеням передач
1.4 Составление таблицы исходных данных
2 Расчёт быстроходной цилиндрической зубчатой передачи
2.1 Расчет ступени редуктора
3 Расчёт тихоходной цилиндрической зубчатой передачи
3.1 Расчет ступени редуктора
4 Определение реакций в опорах
4.1 Быстроходный вал
4.2 Тихоходный вал
4.3 Промежуточный вал
5 Расчет валов
5.1 Расчет валов на статическую прочность
5.1.1 Расчет быстроходного вала
5.1.2 Расчет промежуточного вала
5.1.3 Расчет тихоходного вала
5.2 Расчет подшипников на заданный ресурс
5.2.1 Расчет подшипников быстроходного вала
5.2.2 Расчет подшипников тихоходного вала
5.2.3 Расчет подшипников промежуточного вала
6 Эскизное проектирование вала рабочего органа
7 Конструирование рабочего органа ленточного конвейера
7.1 Определение силы на приводной барабан со стороны тяговой ленты
7.2 Конструирование приводного барабана
7.3 Выбор тяговой ленты
8 Подбор муфт
9 Расчет вала ИМ
10 Расчет шпонок
Список литературы
Приложения

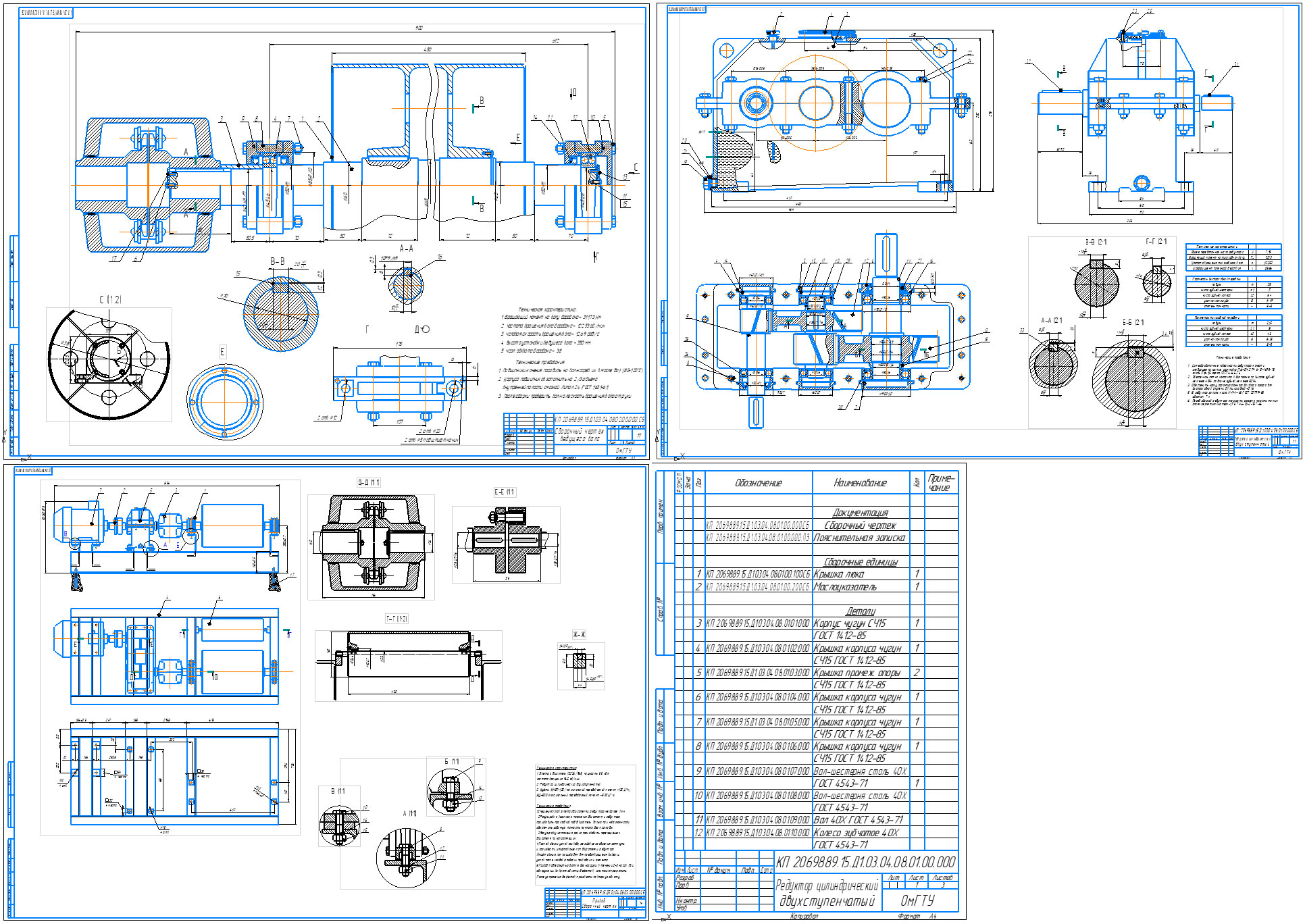

Состав: Сборочный чертеж ведущего вала, Привод Сборочный чертеж, Редуктор цилиндрический двухступенчатый, пояснительная записка, спеификация Язык документа

Софт: КОМПАС-3D 18 SP2

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Конвейеры / Редуктор цилиндрический двухступенчатый u=7,95. Привод ленточного конвейера.

3_Privod_l_350_18.cdw
D1_03_04_08.doc
Sborochny_chertezh_veduschego_vala_d_45_17.cdw
Сборочный вала.png
1_chertezh_reduktor_17.cdw
1_chertezh_sp2_15.cdw
1_chertezh_sp3_15.cdw
spetsifikatsia_privod_16.cdw
spetsifikatsia_SBVV_15.cdw
1_chertezh_sp1_15.cdw
