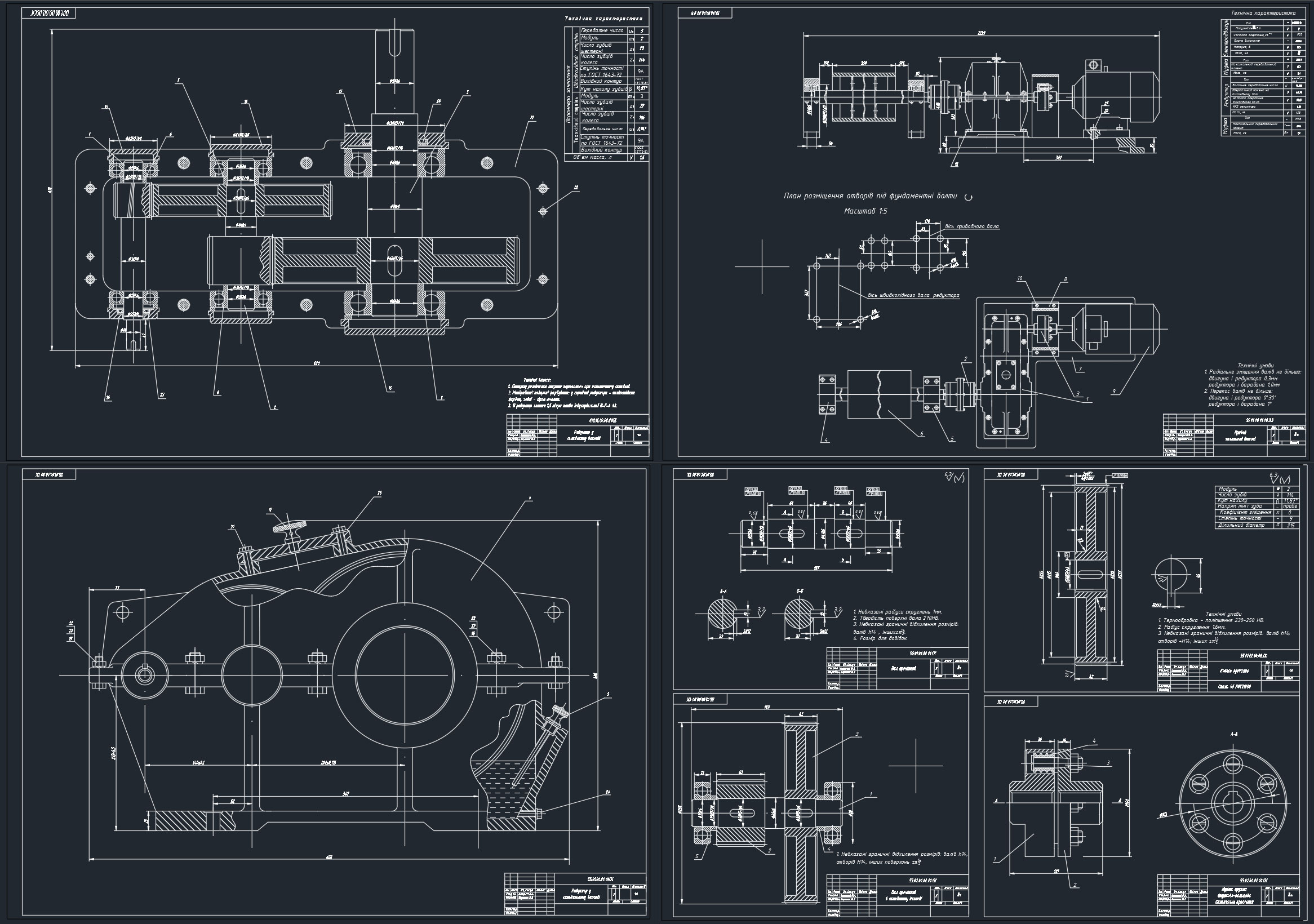

Привод ленточного конвейера с двухступенчатым цилиндрическим редуктором

Луцький національний технічний університет
Кафедра галузевого машинобудування та лісового господарства
КУРСОВИЙ ПРОЕКТ
з дисципліни: Деталі машин
Луцьк - 2019

Вихідні дані до проекту Колова сила 525 кН;
швидкість руху вантажу 150 м/с; діаметр приводного барабана 50 мм;
довговічність роботи привода 2 год.;
типовий режим навантаження 25 .
Іншими потрібними даними задатись самостійно.

Зміст
Вступ
1. Кінематичний та силовий розрахунок привода
2. Розрахунок швидкохідної ступені редуктора
3. Розрахунок тихохідної ступені редуктора
4. Зусилля в зачепленнях передач
5. Розрахунок швидкохідного вала циліндричної косозубої передачі двоступінчастого редуктора
6. Розрахунок проміжного вала двоступінчастого циліндричного редуктора
7. Розрахунок тихохідного вала циліндричної прямозубої передачі двоступінчастого редуктора
8. Вибір муфти і визначення консольного навантаження від муфти
Список використаної літератури
Специфікації

Состав: Привод (СП) , Вал проміжний(СП), Редуктор(ПЗ) Язык документа

Софт: AutoCAD 13 SP2

Файлы:

Каталог / Машиностроение и механика / Детали машин / Привод ленточного конвейера с двухступенчатым цилиндрическим редуктором

ДМ_КП\Бланк завдання.doc
ДМ_КП\Змне треба.docx
ДМ_КП\Листи1.dwg
ДМ_КП\ПРИВОД.doc
ДМ_КП\ПРОМІЖНИЙ ВАЛ.doc
ДМ_КП\РЕДУКТОР.doc
ДМ_КП\Титулка.doc
ДМ_КП\треба ДМ.docx
