Привод конвейера цилиндрический двухступенчатый редуктор

0
401
3223
112
0
Бесплатно

Белорусско-Российский университет
Кафедра основы проектирования машин, Детали машин
Привод конвейера
Могилев 2013

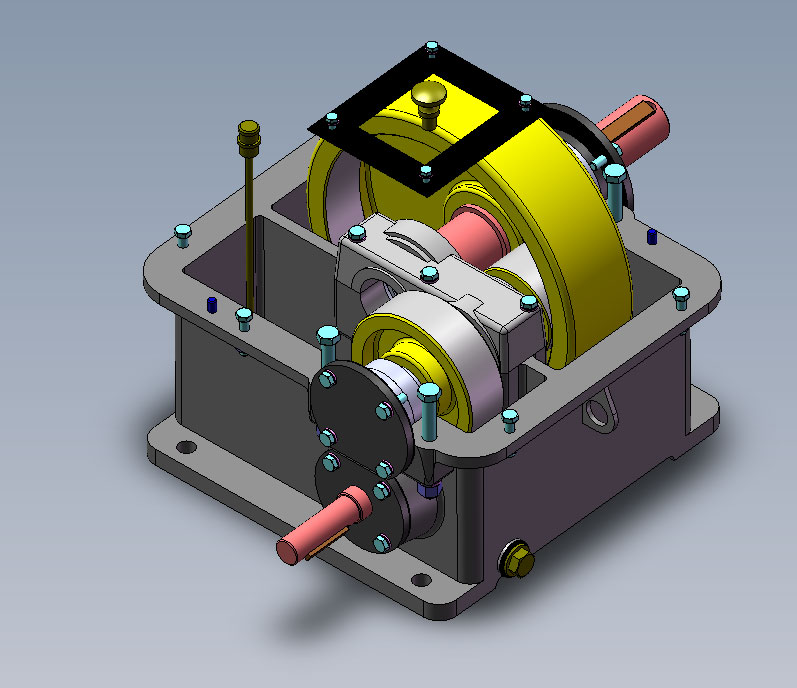

Курсовой проект "привод конвейер" Пояснительная записка с 5 чертежами формата А1 в AutoCAD 2010. и дополнительно сборочным 3d чертежом редуктора в SolidWorks 2007

…………………………………………………7
2.2 Проектный расчет быстроходной передачи редуктора……………8
2.2.1 Выбор материалов и допускаемых напряжений……………….8
2.2.2 Проектный расчет………………………………………………..10
3 Проверочный расчет передач редуктора…………………………….11
3.1 Проверочный расчет тихоходной передачи редуктора………….11
3.2 Проверочный расчет быстроходной передачи редуктора………..13
4 Проектный расчет всех валов привода……………………………….14
4.2 Проектный расчет вала тихоходной передачи……………………15
5 Обоснование и расчет основных размеров корпуса редуктора…….18
6 Проверочный расчет вала тихоходной передачи……………………19
7 Выбор и расчет шпоночных соединений привода………………….21
8 Выбор и расчет подшипников привода…………………………….22
8.1 Расчет подшипников тихоходного вала редуктора………………..23
9 Выбор соединительных муфт…………………………………………24
10 Обоснование и выбор смазочных материалов…………………..…24
11 Техника безопасности и экологичность проекта…………………..25
Заключение………………………………………………………………28
Список использованных источников …………………..………………29


Сообщить о проблеме
Дата
12.11.2013
Язык
Русский
Состав
Компоновка редуктора, редуктор(СБ), Вал приводной, привод(ВО), деталировка(Вал редуктора входной, промежуточный, зубчатое колесо, крышка подшипника) в AutoCAD 2010. сборочный 3d сборка редуктора в SolidWorks 2007, ПЗ
Софт
AutoCAD 2010 Как открыть?
Отзывов пока нет
Для учебных целей
Задать вопрос
Содержимое архива
        • icon-Внешнее кольцо 1 вала.SLDPRT Внешнее кольцо 1 вала.SLDPRT
        • icon-Внешнее кольцо 3 вала.SLDPRT Внешнее кольцо 3 вала.SLDPRT
        • icon-Внутреннее кольцо 3 вала.SLDPRT Внутреннее кольцо 3 вала.SLDPRT
        • icon-внешнее кольцо промежут вала.SLDPRT внешнее кольцо промежут вала.SLDPRT
        • icon-внутреннее кольцо 1 вала.SLDPRT внутреннее кольцо 1 вала.SLDPRT
        • icon-внутреннее кольцо промежут вала.SLDPRT внутреннее кольцо промежут вала.SLDPRT
        • icon-шарик 1 вала.SLDPRT шарик 1 вала.SLDPRT
        • icon-шарик 3 вала.SLDPRT шарик 3 вала.SLDPRT
        • icon-шарик вромежут вала.SLDPRT шарик вромежут вала.SLDPRT
      • icon-1 крышка.SLDPRT 1 крышка.SLDPRT
      • icon-2 маслоуказатель.SLDPRT 2 маслоуказатель.SLDPRT
      • icon-3 Крышка картера.SLDPRT 3 Крышка картера.SLDPRT
      • icon-4 картер.SLDPRT 4 картер.SLDPRT
      • icon-5 вал3.SLDPRT 5 вал3.SLDPRT
      • icon-6 промежуточный вал.SLDPRT 6 промежуточный вал.SLDPRT
      • icon-7 вал 1.SLDPRT 7 вал 1.SLDPRT
      • icon-8 шестерня 4.SLDPRT 8 шестерня 4.SLDPRT
      • icon-9 шестерня 2.SLDPRT 9 шестерня 2.SLDPRT
      • icon-10 шестерня 3.SLDPRT 10 шестерня 3.SLDPRT
      • icon-11 Фланец 3 вала.SLDPRT 11 Фланец 3 вала.SLDPRT
      • icon-12 фланец промежуточного вала.SLDPRT 12 фланец промежуточного вала.SLDPRT
      • icon-13 Фланец 1 вала.SLDPRT 13 Фланец 1 вала.SLDPRT
      • icon-14 кольцо 2 вала 3.SLDPRT 14 кольцо 2 вала 3.SLDPRT
      • icon-15 крышка пастели.SLDPRT 15 крышка пастели.SLDPRT
      • icon-16 кольцо 2 промежуточного вала.SLDPRT 16 кольцо 2 промежуточного вала.SLDPRT
      • icon-18 прокладка.SLDPRT 18 прокладка.SLDPRT
      • icon-20 пробка сливная.SLDPRT 20 пробка сливная.SLDPRT
      • icon-21 отдушина.SLDPRT 21 отдушина.SLDPRT
      • icon-24 болт м6.SLDPRT 24 болт м6.SLDPRT
      • icon-25 болт м8.SLDPRT 25 болт м8.SLDPRT
      • icon-26 болт м8.SLDPRT 26 болт м8.SLDPRT
      • icon-27 болт м12.SLDPRT 27 болт м12.SLDPRT
      • icon-28 болт м8.SLDPRT 28 болт м8.SLDPRT
      • icon-29 гайка м8.SLDPRT 29 гайка м8.SLDPRT
      • icon-30 гайка м12.SLDPRT 30 гайка м12.SLDPRT
      • icon-32 шайба м6.SLDPRT 32 шайба м6.SLDPRT
      • icon-33 шайба м8.SLDPRT 33 шайба м8.SLDPRT
      • icon-34 шайба м12.SLDPRT 34 шайба м12.SLDPRT
      • icon-35 стопорное кольцо промежуточного вала.SLDPRT 35 стопорное кольцо промежуточного вала.SLDPRT
      • icon-36 манжета 1 вала.SLDPRT 36 манжета 1 вала.SLDPRT
      • icon-37 манжета 3 вала.SLDPRT 37 манжета 3 вала.SLDPRT
      • icon-38 Потшипник 1 вала.SLDASM 38 Потшипник 1 вала.SLDASM
      • icon-39 Подшипник промежуточного вала.SLDASM 39 Подшипник промежуточного вала.SLDASM
      • icon-40 Потшипник 3 вала.SLDASM 40 Потшипник 3 вала.SLDASM
      • icon-46 шпонка.SLDPRT 46 шпонка.SLDPRT
      • icon-47 шпонка.SLDPRT 47 шпонка.SLDPRT
      • icon-48 шпонка.SLDPRT 48 шпонка.SLDPRT
      • icon-49 шпонка.SLDPRT 49 шпонка.SLDPRT
      • icon-50 шпонка.SLDPRT 50 шпонка.SLDPRT
      • icon-51 штифт.SLDPRT 51 штифт.SLDPRT
      • icon-52 прокладка под фланец вала 1.SLDPRT 52 прокладка под фланец вала 1.SLDPRT
      • icon-52 прокладка под фланец вала 3.SLDPRT 52 прокладка под фланец вала 3.SLDPRT
      • icon-52 прокладка под фланец промежуточного вала.SLDPRT 52 прокладка под фланец промежуточного вала.SLDPRT
      • icon-53 прокладка.SLDPRT 53 прокладка.SLDPRT
      • icon-кольцо 1 вала 1.SLDPRT кольцо 1 вала 1.SLDPRT
      • icon-кольцо 1 вала 3.SLDPRT кольцо 1 вала 3.SLDPRT
      • icon-кольцо 1 промежуточного вала.SLDPRT кольцо 1 промежуточного вала.SLDPRT
      • icon-редуктор.SLDASM редуктор.SLDASM
    • icon-1компановка.dwg 1компановка.dwg
    • icon-2редуктор12.dwg 2редуктор12.dwg
    • icon-3Вал приводной_12.dwg 3Вал приводной_12.dwg
    • icon-4Общий вид12_.dwg 4Общий вид12_.dwg
    • icon-5деталировка12.dwg 5деталировка12.dwg
    • icon-ПК-2-00.00.00.docx ПК-2-00.00.00.docx
    • icon-содержание.doc содержание.doc
    • icon-титульник.docx титульник.docx
