Проектирование механического привода с цилиндрическим двухступенчатым редуктором

Омский государственный университет путей сообщения
Кафедра "Теория механизмов и детали машин"
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Проектирование механического привода с цилиндрическим двухступенчатым редуктором"
Омск 2014

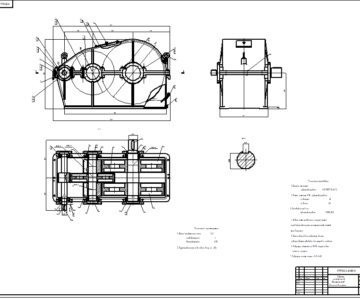

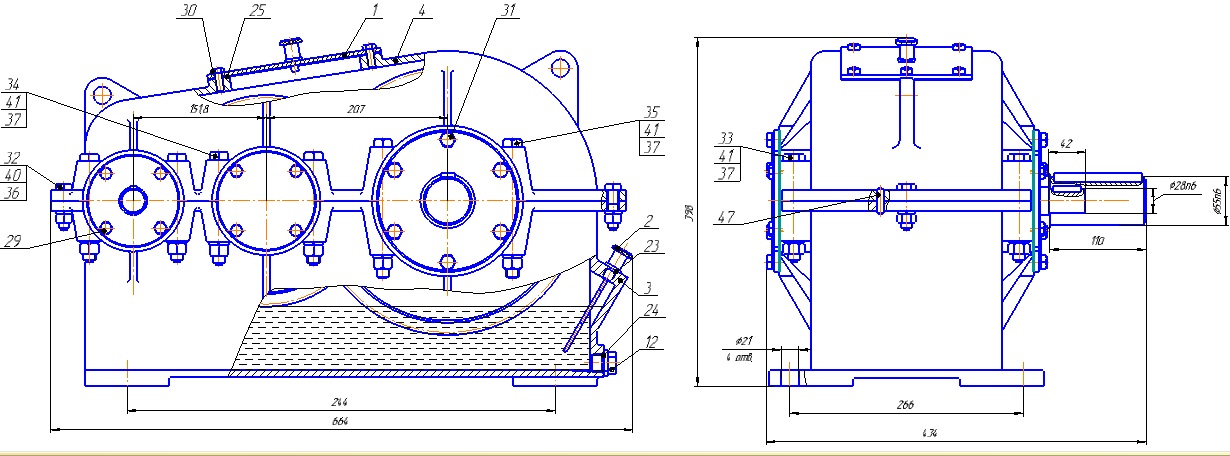

В рамках данного курсового проекта рассмотрены расчеты и проектирование механического привода, который включает в себя электрический двигатель, плоскоременную передачу и двухступенчатый цилиндрический редуктор. Графическая часть содержит сборочный чертеж редуктора и 3 чертежа деталировки редуктора (вал выходной, зубчатое колесо прямозубое, крышка подшипника).
Курсовой проект содержит один лист А1, один лист А2, два листа А3, 3 листа спецификации, 65 страниц пояснительной записки, 17 рисунков, 9 таблиц, 6 источников.
Привод - совокупность устройств, предназначенных для приведения в действие машин и механизмов: представляет собой своего рода «вставку» между приводным двигателем и нагрузкой (машиной или механизмом, движителем) и выполняет те же функции, что и механическая передача.
Редуктор - механизм, передающий и преобразующий крутящий момент, с одной или более механическими передачами. Основные характеристики редуктора — КПД, передаточное отношение, передаваемая мощность, максимальные угловые скорости валов, количество ведущих и ведомых валов, тип и количество передач и ступеней.

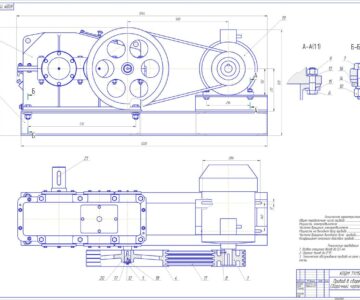

Техническая характеристика привода:
Электродвигатель асинхронный 4А132М6 (мощность 7,5 кВт, частота вращения 970 об/мин)
Редуктор цилиндрический двухступенчатый (u=8,62)
Частота вращения на выходном валу редуктора - 75 об/мин
Общее передаточное число привода - 12,93
Вращающий момент на выходном валу - 682 Нм

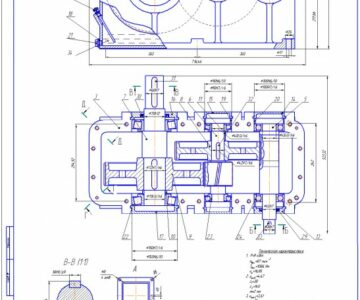

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 646,67
2. Общее передаточное число редуктора 8,62
3. Передаточное число быстроходной ступени 3,34
4. Передаточное число тихоходной ступени 2,58
5. Вращающий момент на тихоходном валу, Нм 682
