Расчет привода ленточного конвейера (редуктор двухступенчатый цилиндрический)

Черкасский государственный технологический университет
Курсовой проект по дисциплине "Детали машин"
На тему: Расчет привода ленточного конвейера

Объектом курсового проекта является проектирование привода транспортера для подачи деталей на сборку. При выполнении курсового проекта постепенно проходим этапы расчетов от выбора электрического двигателя с нужной мощностью, до рабочих чертежей редуктора. При реализации проекта пользуемся ГОСТами и каталогами по расчету и проектированию деталей и узлов машин.
Исходные данные:
Круговая сила на барабане: 27 кН
Окружная скорость барабана: 0,3 м/с
Диаметр барабана: 190 мм
Длина барабана: 710 мм
Срок службы: 8
Коэффициент использования в течение года: 0,4
Коэффициент использования в течение суток: 0,2

Содержание:
1. Введение
2. Описание конструкции привода
3. Выбор электродвигателя. Кинематический и силовой расчет
4. Расчет деталей редуктора на прочность
4.1 Расчет быстроходной зубчатой передачи на контактную
прочность
4.2 Расчет зубьев на изгиб
4.3 Геометрический расчет передачи
4.4 Расчет тихоходного степени на контактную прочность
4.5 Расчет зубьев на изгиб
4.6 Геометрический расчет передачи
5. Ориентировочный расчет валов
6. Расчет цепной передачи
7. Выбор муфты
8. Выбор подшипников
9. Уточненный расчет валов
10 Расчет подшипников на долговечность
11. Проверочный расчет шпонок
12. Выбор смазочного материала
Список использованной литературы
приложения

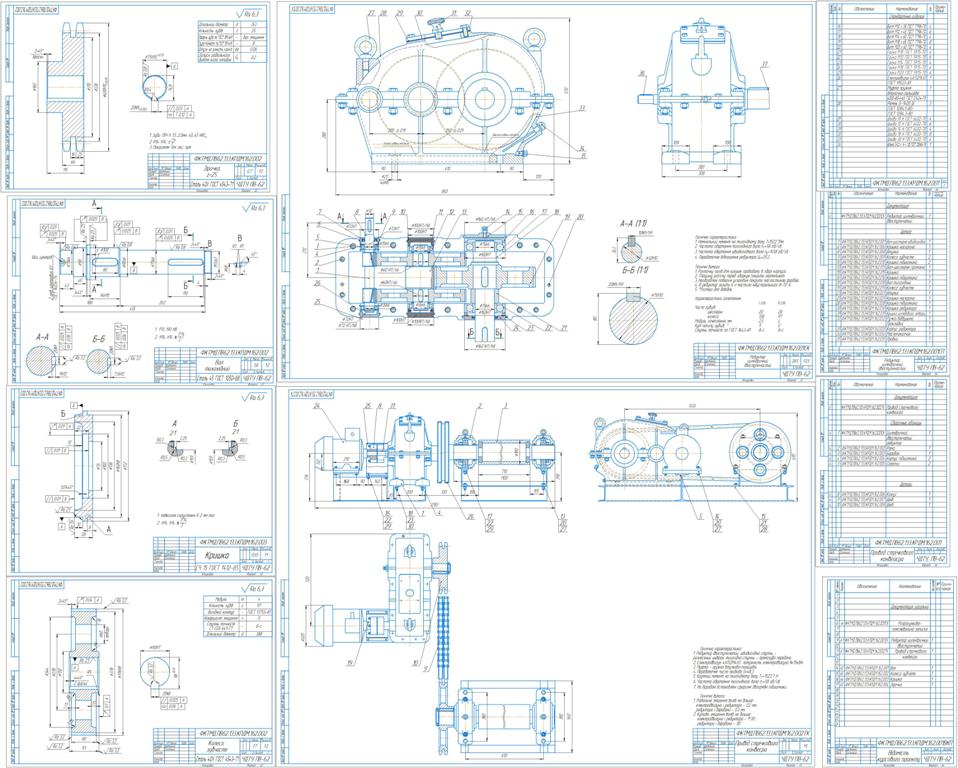

Состав: Сборочный чертеж (2 СБ: редуктор, привод), Деталировка (вал, колесо зубчатое, звезда, крышка), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Расчет привода ленточного конвейера (редуктор двухступенчатый цилиндрический)

Звезда.cdw
Лист 2 Вал тихоходный .cdw
Лист 3 Колесо зубчастое.cdw
Лист 5 - Крышка.cdw
Привод.cdw
Редуктор.cdw
Записка.doc
Ведомость.SPW
Привод спецыфикация.spw
Редуктор спецыфикация.SPW
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
