Расчёт и проектирование привода ленточного конвейера с цилиндрическим редуктором и цепной передачей

Волжский политехнический институт
Кафедра механика
Курсовой проект по дисциплине "Основы проектирования продукции"
На тему: "Расчёт и проектирование привода ленточного конвейера с цилиндрическим редуктором и цепной передачей"
Волжский 2014

Исходные данные: ; Ресурс работы привода Lh = 25000 часов; частота вращения ведомого вала привода n3 = 120, мин-1;мощность на ведомом валу привода Р3 = 8,90, кВт.

Содержание расчетно-пояснительной записки: Выбор электродвигателя и кинематический расчет привода. Расчёт цепной и зубчатой передачи. Проектный расчет валов. Конструирование зубчатого колеса. Конструирование корпусных деталей. Подбор и проверка шпонок. Проверка подшипников. Уточнённый расчет валов на выносливость. Выбор сорта масла и определение его объёма. Подбор муфты и проверка её работоспособности

СОДЕРЖАНИЕ



ВВЕДЕНИЕ 4
1. Выбор электродвигателя и кинематический расчёт 5
2. Расчёт цепной передачи 8
3. Расчёт цилиндрической передачи 13
4. Проектный расчёт валов 18
5. Конструирование зубчатого колеса цилиндрической передачи 23
6. Конструирование ведущей звёздочки 25
7. Конструирование корпусных деталей редуктора 28
8. Подбор и проверка шпонок 31
9. Проверка подшипников 34
10. Уточнённый расчёт валов на выносливость 40
11. Выбор масла и расчёт его объёма 48
12. Выбор основных посадок деталей привода 49
13. Выбор муфты и проверка её работоспособности 50
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 52

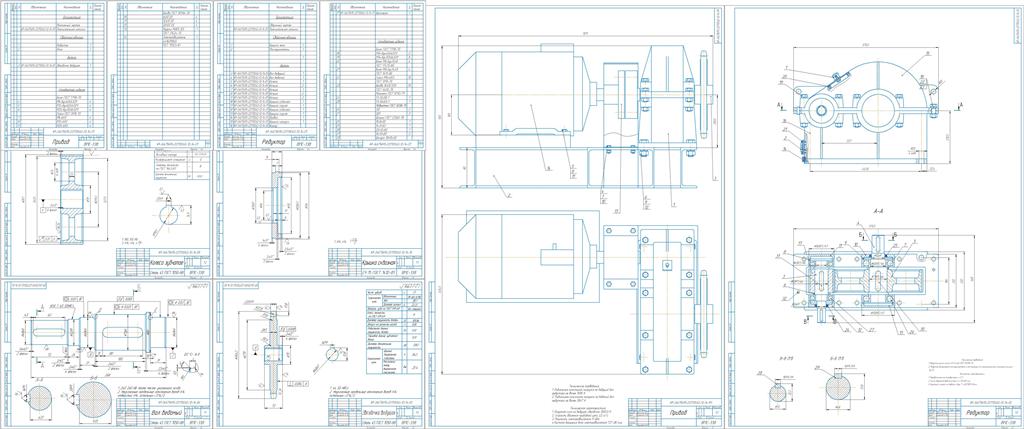

Состав: Редуктор_Сборочный чертеж, Привод_Монтажный чертеж, Деталировка (Вал ведомый, Звездочка ведущая, колесо зубчатое, Крышка сквозная), Спецификация для монтажного чертежа, Спецификация для сборочного чертежа, ПЗ Язык документа
