Проектирование редуктора ленточного конвейера

Камышинский технологический институт (филиал) федерального государственного образовательного учреждения высшего образования «Волгоградский государственный технический университет»
Кафедра «Технология машиностроения и прикладная механика»
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к курсовой работе
по дисциплине: «Детали машин и основы конструирования»
КР 15.03.05.15.Д.10.000 ПЗТема: «Проектирование редуктора ленточного конвейера».
Камышин, 2017 г.

Исходные данные
• Мощность на ведомом валу привода Р3 = 6,0 кВт.
• Угловая скорость ведомого вала привода ω3 = 2,9 3π с-1.

В данной работе рассматривается проектирование редуктора, для привода ленточного конвейера.

Введение
1 Кинематический расчет привода
1.1 Исходные данные
1.2 Предварительный расчёт параметров привода
1.3 Выбор двигателя
1.4 Определение мощностей, частот вращения, угловых скоростей и окружных усилий на всех валах привода
2 Расчет цепной передачи
3 Расчёт на прочность и жесткость зубчатой передачи в одноступенчатом цилиндрическом редукторе
3.1 Выбор материала зубчатого колеса и шестерни
3.2 Определение допускаемых напряжений
3.3 Определение межосевого расстояния и геометрических параметров цилиндрической передачи
3.4 Проверочный расчёт передачи редуктора
3.5 Конструирование зубчатых колес прямозубой передачи
4 Эскизное проектирование редуктора
4.1 Конструирование и предварительный расчет диаметров валов
4.2 Выбор типа и схемы установки подшипников
4.3 Эскизная компоновка редуктора с определением расстояний между деталями передач
5 Расчет валов
5.1 Расчет силовых нагрузок на валы редуктора
5.2 Расчет суммарных изгибающих моментов и определение радиальных реакций в опорах подшипников валов
5.3 Расчет быстроходного вала на статическую прочность и сопротивление усталости
5.4 Расчет тихоходного вала на статическую прочность и сопротивление усталости
6 Расчет подшипников качения быстроходного вала
6.1. Расчёт на динамическую грузоподъемность по заданному ресурсу
6.2. Расчёт на статическую грузоподъемность по максимальной силе
7 Расчет подшипников качения тихоходного вала
7.1. Расчёт на динамическую грузоподъемность по заданному ресурсу
7.2. Расчёт на статическую грузоподъемность по максимальной силе
8. Определение посадки, обеспечивающей соединение зубчатого колеса с валом
9 Выбор системы смазывания редуктора и смазочных материалов
9.1 Выбор системы смазывания
9.2 Выбор смазочных материалов
10 Конструирование корпусных деталей
10.1 Конструирование корпуса редуктора
10.2 Определение размеров шпонок для соединений в редукторе
Заключение
Список литературы

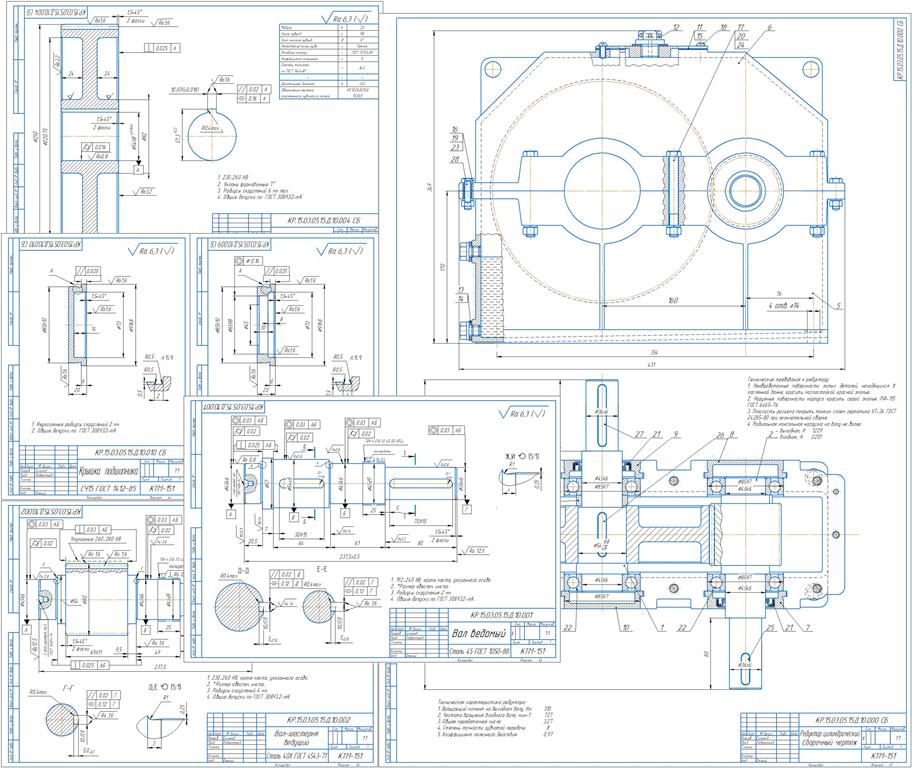

Состав: Вал ведомый (а3), вал-шестерня ведущий (а3), колесо зубчатое (а3), крышка подшипника (а4), крышка подшипника (а4), редуктор цилиндрический (СБ, А1), спецификация 1,2, ПЗ. Язык документа

Софт: КОМПАС-3D V15

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование редуктора ленточного конвейера

Курсовой по ДеталиМашин мой\00_1 титульный лист.doc
Курсовой по ДеталиМашин мой\00_2СОДЕРЖАНИЕ.doc
Курсовой по ДеталиМашин мой\00_3 ВВЕДЕНИЕ.doc
Курсовой по ДеталиМашин мой\01_10 Разделы.doc
Курсовой по ДеталиМашин мой\~$_10 Разделы.doc
Курсовой по ДеталиМашин мой\~WRL0003.tmp
Курсовой по ДеталиМашин мой\А
Курсовой по ДеталиМашин мой\вал-шестерня.cdw
Курсовой по ДеталиМашин мой\Колесо зубчатое.cdw
Курсовой по ДеталиМашин мой\Крышка глухая.cdw
Курсовой по ДеталиМашин мой\Крышка сквозная.cdw
ᮢ ⠫設 \. ⥦.cdw
Курсовой по ДеталиМашин мой\спецификация.doc
Курсовой по ДеталиМашин мой\спецификация2.doc
Курсовой по ДеталиМашин мой
