Проектирование привода к ленточному конвейеру

НУПТ
Кафедра технической механики и упаковочной техники
Курсовой проект по дисциплине "Детали машин"
Курсовой проект на тему " Проектирование привода к ленточному конвейеру"
Киев 2014

Исходные данные: крутящий момент на выходном валу Т=900Н, частота вращения выходного вала n=100об/мин, строк службы - 6 год, количество рабочих смен - 1.
В данном проекте разрабатывается привод к ленточному конвейеру.

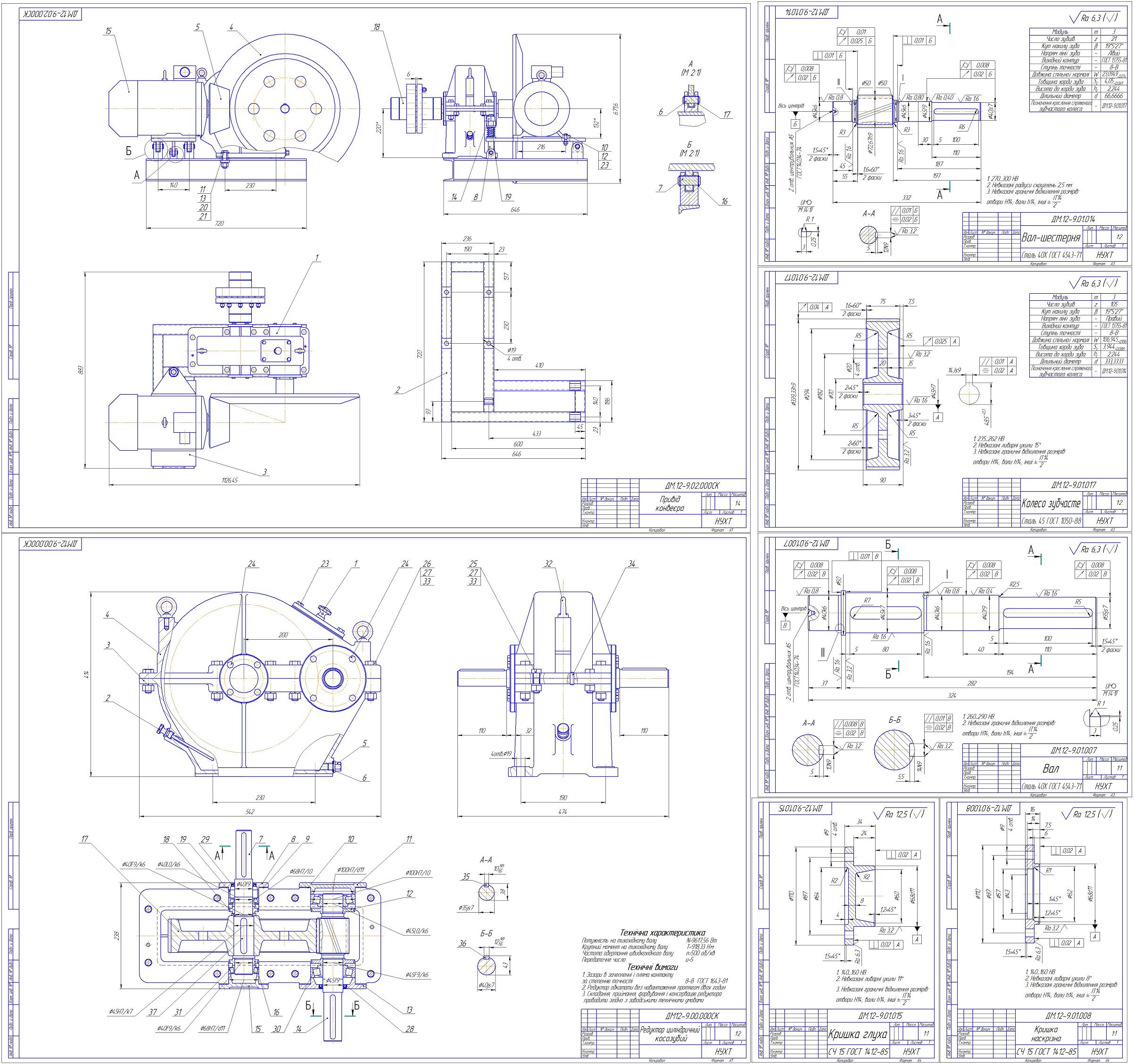

Графическая часть содержит чертежи редуктора (СК), привода (СК), деталировка, спецификации.
Содержание
1. Кінематичний і силовий розрахунок привода
2. Розрахунок механічних передач
2.1 Розрахунок фрикційної передача
2.2 Розрахунок циліндричної косозубої передачі
3. Компонування креслення редуктора
4. Просторова схема навантаження валів приводу
5. Проектний розрахунок валів на статичну міцність
6. Вибір підшипників для опор валів
7. Розрахунок вихідного валу на витривалість
8. Вибір та перевірний розрахунок шпонкових з’єднань
9. Підбір та розрахунок муфти
10. Вибір мастила та систем змащення зубчастих коліс і підшипників редуктора
Список використаної літератури

Состав: Привод (СК), Редуктор (СК), Деталировка (вал, вал-шестерня, зубчатое колесо, крышка глуха, крышка сквозная), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 14 SP2

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование привода к ленточному конвейеру

ДМ\ПЗ.docx
ДМ\Специфікація 1.cdw
ДМ\Специфікція2.cdw
ДМ\Чертеж ВАЛ-ШЕСТЕРНЯ.cdw
ДМ\Чертеж ВАЛ.cdw
ДМ\Чертеж КОЛЕСО.cdw
ДМ\Чертеж КРИШКА ГЛУХА.cdw
ДМ\Чертеж КРИШКА НАСКРІЗНА.cdw
ДМ\Чертеж Привід.cdw
ДМ\Чертеж РЕДУКТОР.cdw
ДМ
