Белорусско-Российский университет
Кафедра основы проектирования машин
Курсовой проект по дисциплине «Детали машин»
На тему: "Привод ленточного конвейера"
Могилев 2017
Исходные данные для проектирования: вращающий момент на приводном валу 740 Н*м, диаметр барабана 405 мм, скорость движения ленты конвейера 0.94 м/с, расстояние между опорами приводного вала 545 мм, срок службы привода – 4 года, режим работы пятидневный, трехсменный, тяжелый; привод нереверсивный; степень точности изготовления колес ‒ 6-я; допускается кратковременная 2-кратная перегрузка.
Проектирование привода ленточного конвейера, который состоит как из стандартных (двигатель, муфта, болты, подшипники и т.д.) деталей, так и из деталей форма и размеры которых определяются на основе конструктивных, технологических, экономических и других нормативов (корпус и крышка редуктора, валы и др.).

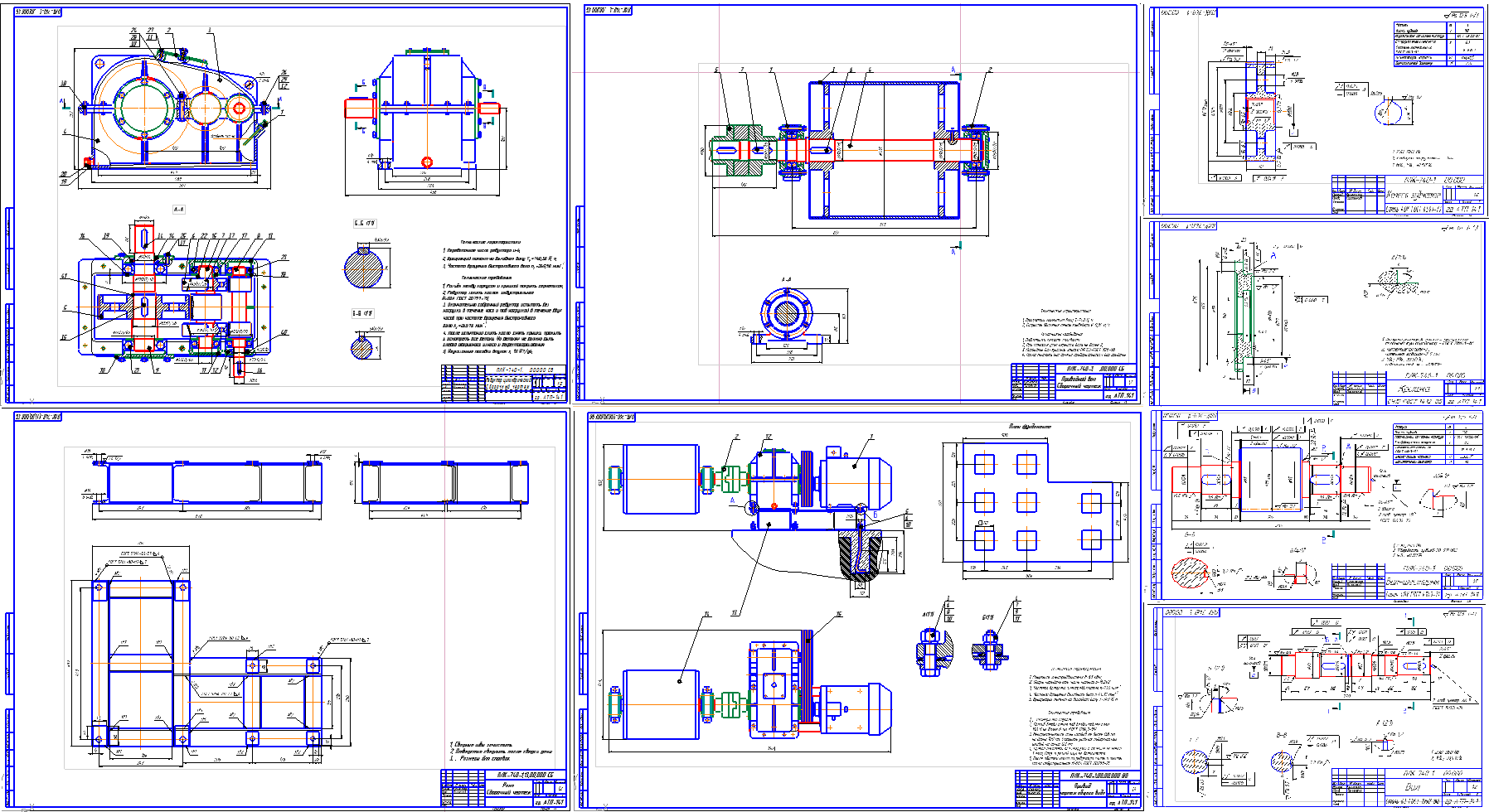

Графическая часть содержит Редуктор цилиндрический Сборочный чертеж со спецификацией, Приводной вал Сборочный чертеж со спецификацией, Рама Сборочный чертеж со спецификацией, Привод чертеж общего вида, вал, зубчатое колесо, крышка под подшипник, вал-шестерня.
Содержание
Введение
1 Энерго-кинематический расчет привода
1.1 Подбор электродвигателя
1.2 Определение частот вращения и крутящих моментов на валах
2 Расчет тихоходной передачи редуктора
2.1 Выбор материалов, термообработки и определение допускаемых напряжений для зубчатых колес
2.2 Проектный расчет тихоходной передачи
2.3 Проверочные расчеты тихоходной передачи
2.3.1 Проверочный расчет тихоходной передачи по контактным напряжениям
2.3.2 Проверочный расчет тихоходной передачи по напряжениям изгиба
2.4 Расчет геометрии передачи и оформление результатов расчета
3 Расчет быстроходной передачи редуктора
3.1 Выбор материалов, термообработки и определение допускаемых напряжений для зубчатых колес
3.2 Проектный расчет тихоходной передачи
3.3 Проверочные расчеты тихоходной передачи
3.3.1 Проверочный расчет тихоходной передачи по контактным напряжениям
3.3.2 Проверочный расчет тихоходной передачи по напряжениям изгиба
3.4 Расчет геометрии передачи и оформление результатов расчета
4 Расчет валов привода
4.1 Проектный расчет всех валов привода
4.2 Проверочный расчет тихоходного вала редуктора на усталостную выносливость
4.3 Проверочный расчет тихоходного вала на статическую перегрузку и жесткость
5 Подбор подшипников для валов привода
5.1 Предварительный выбор подшипников качения для всех валов привода и его обоснование
5.2 Проверочный расчет подшипников качения ведомого вала редуктора на динамическую и статическую грузоподъемность
6 Расчет шпоночных соединений в приводе
7 Выбор муфты
8 Смазка редуктора и узлов привода
9 Техника безопасности и экологичность проекта
Заключение
Список использованных источников
Приложение А
Приложение Б
Приложение В
Приложение Г
