Привод ленточного конвейера

Армавирский механико - технологический институт
Кафедра машиностроения
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему "Привод ленточного конвейера"
Армавир 2018

Исходные данные Окружное усилие на барабане 7 кН, скорость ленты конвейера 0,35 м/с, Диаметр приводного барабана конвейера 300 мм, срок службы 5 лет
В данной работе рассматривается ленточный конвейер, предназначенный для перемещения сыпучих грунтов. Проведен выбор комплекса и расчет основных технических средств

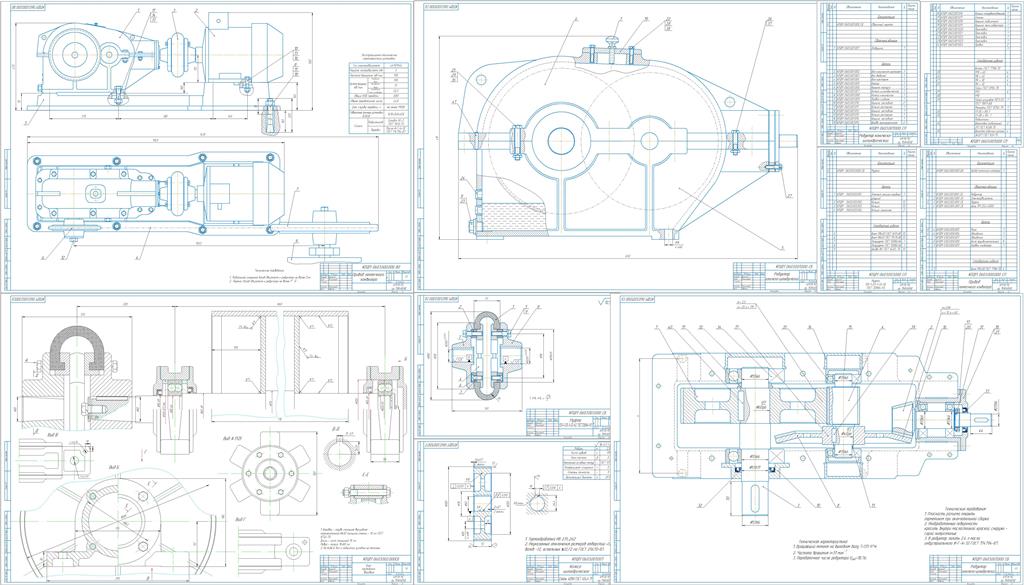

Графическая часть содержит чертеж барабана с муфтой, колеса, вала, общий вид редуктора, редуктор вид сбоку и редуктор вид сверху и спецификации

Содержание

Техническое задание
Реферат
Введение
1 Выбор электродвигателя. Кинематический и силовой
расчеты
1.1 Выбор электродвигателя
1.2 Кинематический расчет привода
1.3 Силовой расчет привода
2 Расчет зубчатых передач редуктора
2.1 Расчет тихоходной ступени редуктора
2.2 Расчет быстроходной ступени редуктора
3 Первый этап компоновки редуктора
4 Предварительный расчет валов редуктора
5 Выбор подшипников
6 Второй этап компоновки редуктора
7 Проверка шпоночных соединений
8 Проверочный, уточненный расчет валов
9 Третий этап компоновки редуктора
10 Расчет параметров цепной передачи
11 Конструкция, характеристики и выбор муфты
с торообразной оболочкой
Заключение
Список использованных источников

Состав: Барабан с муфтой, Вал, Колесо, Муфта упругая для барабана, Общий вид редуктора, Редуктор вид сбоку, Редуктор вид сверху, Спецификация, Пояснительная записка Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Привод ленточного конвейера

Русаков_Общий вид редуктора.cdw
Русаков_ПЗКПДМ_0603.docx
Русаков_Редуктор вид с боку. cdw_5.cdw
Русаков_Редуктор вид сверху.cdw
Русаков_Спецификация муфта.spw
Русаков_Спецификация общий вид.spw
Русаков_Спецификация сборочный.spw
06_03_Русаков_Титул_задание.docx
Русаков_0603_Барабан с муфтой.cdw
Русаков_вал.cdw
Русаков_вал.cdw.bak
Русаков_Колесо.cdw
Русаков_Муфта_упругая_для_барабана.cdw
