Привод ленточного конвейера

Омский государственный технический университет
Кафедра "Детали машин"
Курсовой проект по дисциплине "Детали машин"
На тему: "Привод ленточного конвейера"
Омск 2019

Исходные данные:
1. Окружное усилие на барабане 2,2 кН
2. Скорость ленты конвейера 1,6 м/с
3. Диаметр барабана 400 мм
4. Ширина ленты 500 мм
5. Высота установки ведущего вала 500 мм
6. Угол обхвата барабана 4,1 рад
Курсовой проект состоит из 67 страниц, 42 рисунков, 25 таблиц, а также чертежей червячного редуктора формата А0, вала (формат А2), червячного колеса (формат А3), крышки (формат А3), привода ленточного конвейера (формата А0).
Содержание:
Введение ………………………………………………………………………………………………...5
1. Предварительный расчёт привода конвейера …………………………………………………..6
1.1 Определение потребной мощности и выбор электродвигателя ……………………………..6
1.2 Составление таблицы исходные данных ……………………………………………………….9
2. Расчёт червячной передачи ………………………………………………………………………11
2.1 Проектировочный расчёт передачи ……………………………………………………………11
2.1.1 Выбор кинематической схемы червячного редуктора ……………………………………11
2.1.2 Число витков червяка …………………………………………………………………………11
2.1.3 Определение числа зубьев червячного колеса ……………………………………………..11
2.1.4 Определение приближенного значения скорости скольжения …………………………..11
2.1.5 Выбор материалов и допускаемых напряжений …………………………………………...11
2.1.6 Выбор коэффициента диаметра червяка ……………………………………………………12
2.1.7 Проектировочный расчёт передачи на контактную выносливость …………………….12
2.2 Расчёт геометрии передачи ……………………………………………………………………..13
2.2.1 Размеры червяка ……………………………………………………………………………….14
2.2.2 Размеры червячного колеса …………………………………………………………………..15
2.3 Проверочный расчёт передачи …………………………………………………………………16
2.3.1 Уточнение значения допускаемого напряжения …………………………………………...17
2.3.2 Проверка на изгибную прочность ……………………………………………………………18
2.4 Усилия в червячном зацеплении ……………………………………………………………….19
2.5 Проверочный расчёт передачи на выносливость при изгибе зубьев ……………………...19
2.6 Проверка передачи на кратковременную пиковую нагрузку ………………………….…..20
2.7 Проверочный тепловой расчёт редуктора ……………………………………………………20
2.8 Определение диаметров (длин) червяка и вала червячного колеса ………………………21
2.9 Расстояние между деталями передач …………………………………………………………..22
2.10 Рекомендуемые размеры корпуса редуктора ………………………………………………..23
2.11 Сопряжение элементов отливок ………………………………………………………………24
2.12 Подбор шпонок …………………………………………………………………………………..24
2.13 Подбор муфт ……………………………………………………………………………………..26
3. Подбор подшипников ……………………………………………………………………………27
3.1 Выбор подшипников качения …………………………………………………………………..27
3.2 Схема установки подшипников ………………………………………………………………27
4. Статическая проверка валов, проверка долговечности подшипников ……………………28
5. Проверка опасных сечений валов на выносливость ………………………………………….37
6. Определение диаметров на валу ИМ ……………………………………………………………38
7. Детали, необходимые для нормального функционирования редуктора …………………...40
7.1 Элементы соединения червяка с корпусом …………………………………………………40
7.2 Крышка смотрового люка ………………………………………………………………………41
7.3 Отдушина ………………………………………………………………………………………….42
7.4 Смазочные устройства …………………………………………………………………………..42
7.5 Уровень масла …………………………………………………………………………………….43
7.6 Сливное отверстие ………………………………………………………………………………..44
7.7 Проушины …………………………………………………………………………………………45
7.8 Крепление крышки редуктора к корпусу ……………………………………………………..45
7.9 Фиксирование крышки относительно корпуса ……………………………………………...45
8. Конструирование рабочего органа ленточного конвейера …………………………………..45
8.1 Определение силы на приводной барабан со стороны тяговой ленты ……………………46
8.2 Выбор тяговой ленты ……………………………………………………………………………46
8.3 Конструирование приводных барабанов ……………………………………………………48
8.4 Расчёт вала на статическую прочность ……………………………………………………….50
8.5 Проверка опасных сечений ……………………………………………………………………..53
8.6 Расчёт подшипников вала барабана по динамической грузоподъёмности ……………....54
8.7 Расчёт подшипников на статическую грузоподъёмность …………………………………..56
Заключение ……………………………………………………………………………………………57
Список используемой литературы …………………………………………………………………58

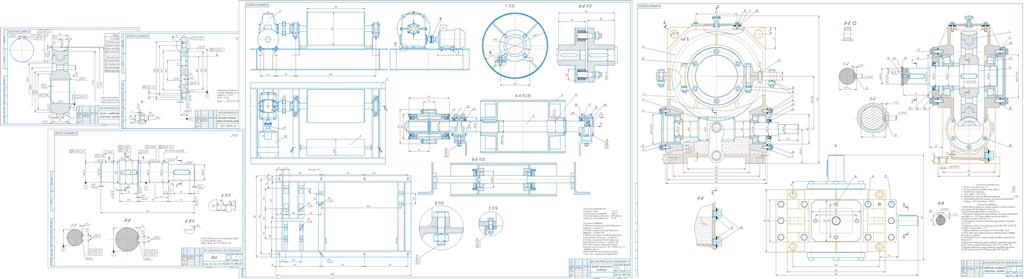

Состав: Червячный редуктор (А0), вал редуктора (А2), червячное колесо (А3), крышка редуктора (А3), привод ленточного конвейера (А0), Спецификация редуктора, спецификация ленточного конвейера, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Привод ленточного конвейера

Торцевая крышка с
червячное колесо.cdw
Червячный редуктор Сборочный чертеж _ КП.2069889.07.Д1.09.04.10.010000 СБ -1 .cdw
59-60Спецификация червячного редуктора.doc
вал редуктора
ленточный конвеер.cdw
ленточный конвейер ПЗ.docx
Привод спецификация.spw
