Привод пластинчатого конвейера

Белорусско-Российский университет
Кафедра "Основы проектирования машин и механизмов"
Курсовой проект по дисциплине "Детали машин"
На тему: "Привод пластинчатого конвейера"
Могилев 2017

Исходные данные: окружное усилие на звездочке 1,5 кН, скорость движения цепи 1,9 м/с, шаг цепи 76,2 мм, число зубьев звездочки 13, расстояние между звездочками 140 мм, срок службы 8 лет.
В данной работе спроектирован привод пластинчатого конвейера.

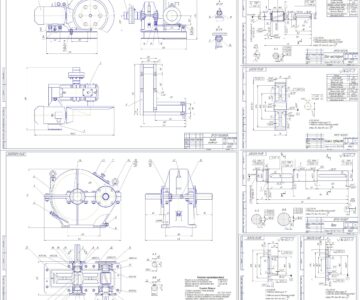

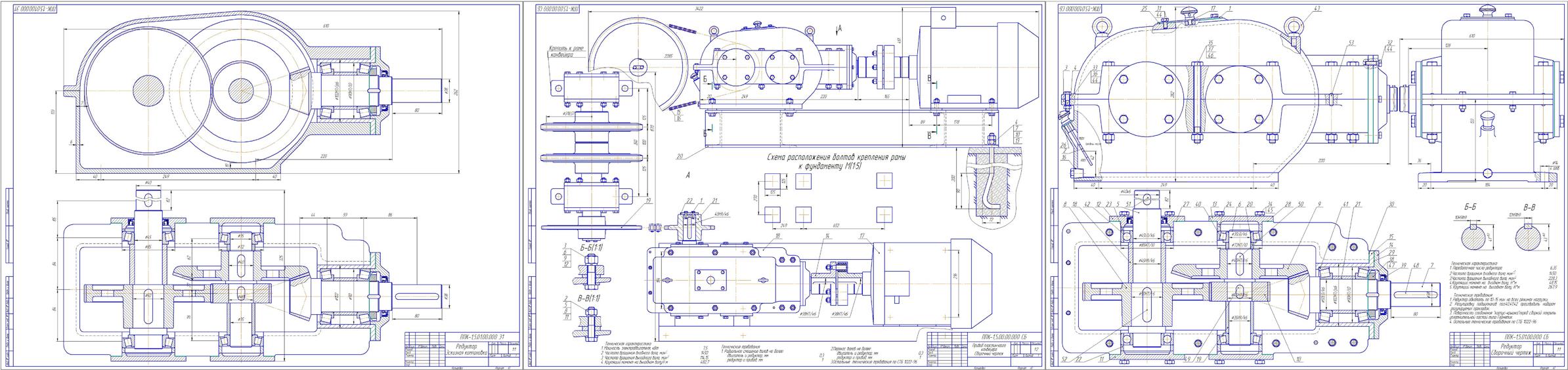

Графическая часть содержит компоновку, сборочный чертеж и чертеж общего вида редуктора.
Содержание
Введение
1. Энерго-кинематический расчет привода
2. Проектный расчет передач редуктора
3. Проверочный расчет зубчатых переда
4. Расчет открытой передачи
5. Проектный расчет валов
6. Обоснование и расчет основных размеров корпуса
7. Проверочный расчет тихоходного вала
8. Выбор и расчет шпоночных соединений
9. Подбор подшипников качения
10. Выбор соединительных муфт
11. Обоснование и выбор смазочных материалов
Заключение
Список литературы

Состав: Редуктор (СБ) Привод пластинчатого конвейера (ВО), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 15.2

Файлы:

Каталог / Машиностроение и механика / Детали машин / Привод пластинчатого конвейера

спецификация СБ.doc
спецификация общий вид.doc
Компоновка.cdw
записка.doc
Сборочный чертеж редуктора.cdw
ОБЩИЙ ВИД.cdw
