Проектирование привода к ленточному конвейеру u=2

Министерство образование Республики Беларусь
Учреждение образования “Могилевский государственный университет продовольствия”
Кафедра прикладной механики и инженерной графики
К курсовому проекту по дисциплине “Детали машин и основы конструирования”
Тема проекта: “Проектирование привода к ленточному
конвейеру”
2018 год

Исходные данные для проектирования
Согласно, задания для курсового проектирования от 9.01.2018 г. необходимо спроектировать привод к ленточному конвейеру по схеме с заданными параметрами:
1. окружное усилие на барабане Ft= 15 кН.
2. окружная скорость V=1,2 м/с.
3. срок службы редуктора, L= 5 лет.
4. коэффициент использования передачи в сутки, Ксут= 0,25.
5. коэффициент использования передачи в сутки, Кгод= 0,8

Курсовой проект выполняется по дисциплине “Детали машин” и включает кинематический расчет, проектирование и выбор основных узлов привода ленточного конвейера.
В зависимости от рода перемещаемого груза, конвейеры используют для перемещения штучных грузов, сыпучих мелко и крупно кусковых грузов. Поэтому форма грузонесущего элемента может быть различна. Для ленточных конвейеров форма ленты может быть прямой или желобчатой.
С помощью ленточных конвейеров можно перемещать грузы в горизонтальном или наклонном направлениях. Протяженность трассы конвейера – от нескольких метров до километров (горнодобывающая промышленность).
Выполнение курсовой работы способствует закреплению и углублению знаний и умений.
Работа позволяет получить следующие навыки:
– применение на практике приемов расчета и конструирования;
– составления кинематических схем, описания устройства и принципа
действия проектируемого объекта;
– обоснования и разработки технических решений и расчетов элементов конструкций;
– работы со специальной технической литературой;
– анализа технических параметров и технико-экономического анализа
проектируемого изделия.
СОДЕРЖАНИЕ
Введение 3
Кинематическая схема привода 4
1. Кинематический расчет привода 5
2. Расчет цепной передачи с необходимыми проверочными расчетами 8
3. Расчет зубчатой косозубой передачи с необходимыми проверочными расчетами 14
4. Расчет зубчатой прямозубой передачи с необходимыми проверочными расчетами 22
5. Ориентировочный расчет валов 28
6. Расчет корпуса редуктора 29
7. Проверочный расчет на усталостную прочность выходного вала редуктора 30
8. Подбор подшипников на всех валах 34
9. Проверочный расчет подшипников по динамической грузоподъёмности на выходном валу редуктора 35
10. Подбор и расчет шпонок на всех валах 37
11. Описание сборки редуктора 39
12. Смазка редуктора и подшипников 40
Литература 42

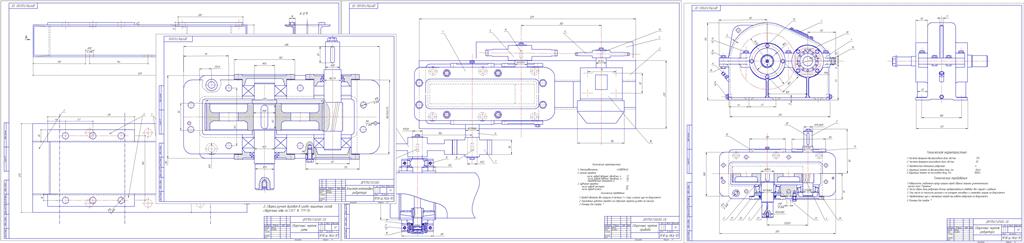

Спецификация к сборочным чертежам 43
