Проектирование привода ленточного конвейера (u=15,4)

Тихоокеанский Государственный Университет
Кафедра "Детали машин"
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет и проектирование привода ленточного конвейера"
Хабаровск 2015

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода ленточного конвейера, который включает в себя электрический двигатель, клиноременную передачу и двухступенчатый цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 3 чертежа деталировки редуктора (вал выходной, крышка подшипника, зубчатое колесо).

Курсовой проект содержит 3 листа чертежей формата А1, пояснительную записку на листах формата А4, включающую 17 рисунков, 9 таблиц, 3 литературных источника.

ПРИВОД, ЭЛЕКТРОДВИГАТЕЛЬ, РЕДУКТОР, КИНЕМАТИЧЕКИЙ РАСЧЕТ, ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ, ПЕРЕДАЧА ЗУБЧАТАЯ, ПРОЕКТИРОВАЧНЫЙ РАСЧЕТ, ПРОВЕРОЧНЫЙ РАСЧЕТ, ВАЛ, КОЛЕСО ЗУБЧАТОЕ, КОРПУС РЕДУКТОРА, ПОДШИПНИК, ШПОНКА.

Входе выполнения проекта был выбран электродвигатель, выполнен кинематический и силовой расчёт привода, рассчитаны основные размеры зубчатых передач и корпуса, спроектированы валы, выбраны и проверены на долговечность подшипники и элементы соединений, определён коэффициент запаса прочности валов, проверена прочность шпоночных соединений, выбрана смазка передач редуктора и подшипников.
В результате работы были разработаны сборочный чертеж редуктора, рабочие чертежи деталей редуктора, а также общий вид привода.

Техническая характеристика привода
1.Общее передаточное число привода: 15,4
2.Мощность электродвигателя, кВт: 2,2
3.Частота вращения вала элетродвигателя, мин: 709
4.Вращающий момент на быстроходном валу, Н м: 22,36

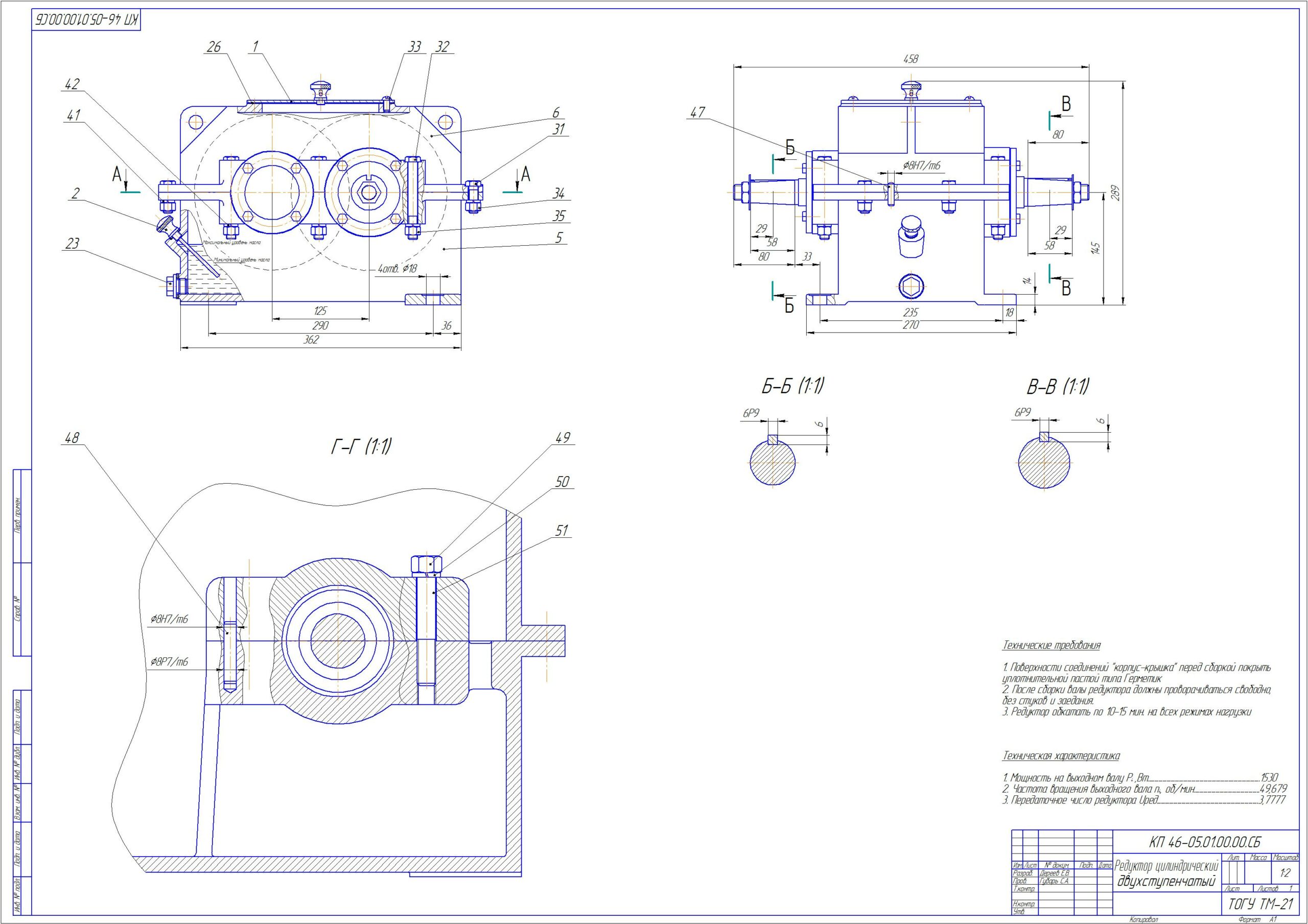

Техническая характеристика редуктора
1. Мощность на выходном валу P4 ,1530 Вт
2. Частота вращения выходного вала n4, 49,679 об/мин
3. Передаточное число редуктора Uред 3,7777
