Проектирование привода ленточного конвейера (u=36,65)

Белорусско-Российский университет
Кафедра "Основы проектирования машин"
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет и проектирование привода ленточного конвейера"
Могилев 2014

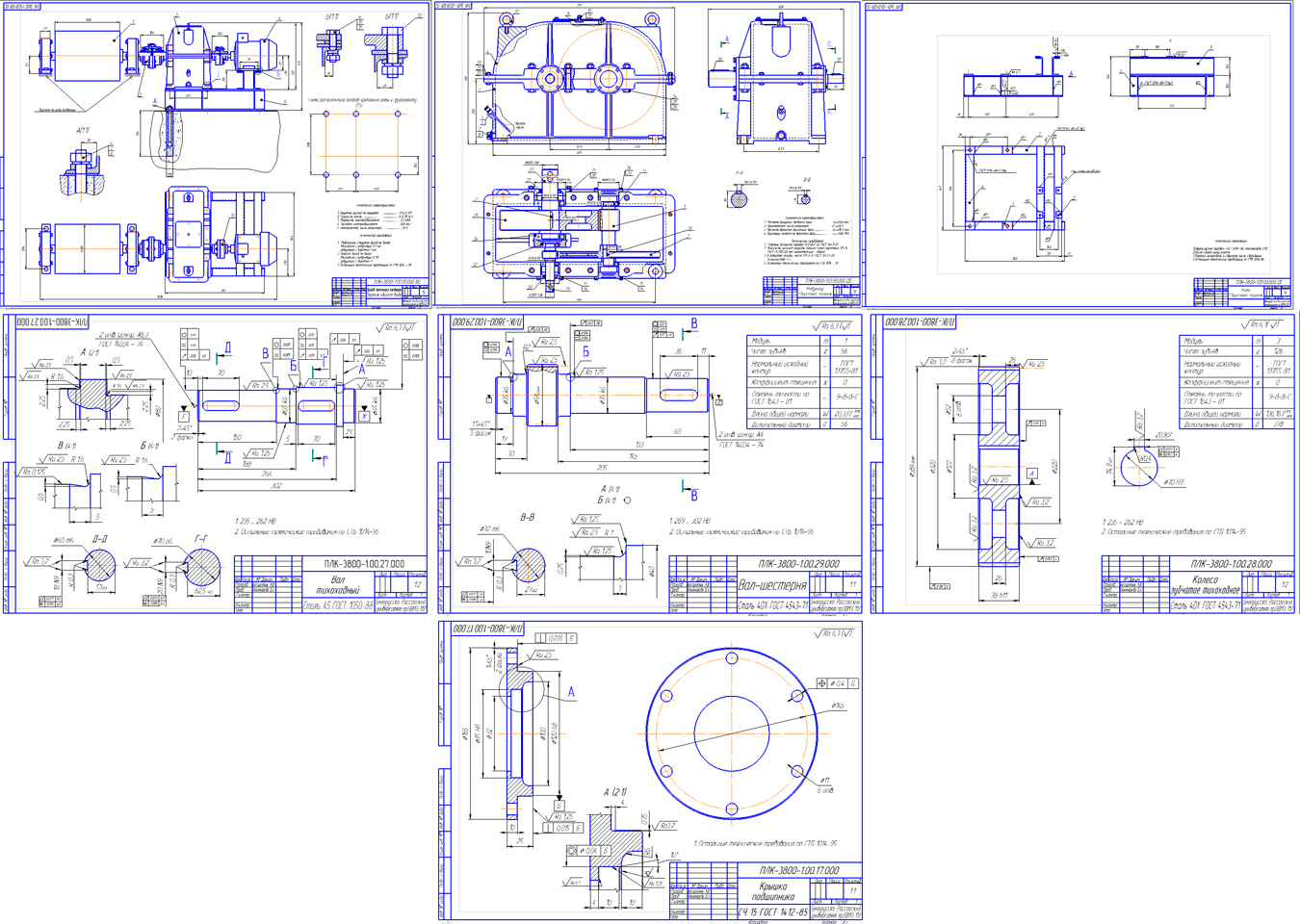

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода ленточного конвейера, который включает в себя электрический двигатель, двухступенчатый соосный редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора, сборочный чертеж рамы и 4 чертежа деталировки редуктора (вал тихоходный, вал-шестерня, колесо, крышка подшипника).
Курсовой проект содержит 3 листа формата А1, 4 листа формата А3, 2 спецификации, 34 страница пояснительной записки.

Техническая характеристика привода:
Электродвигатель асинхронный 4А112М8АУ3 (мощность 2,2 кВт, частота вращения 700 об/мин)
Редуктор соосный двухступенчатый (u=36,65)
Частота вращения на выходном валу редуктора - 19,1 об/мин
Общее передаточное число привода - 36,65
Вращающий момент на выходном валу - 954 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 700
2. Общее передаточное число редуктора 36,65
3. Передаточное число быстроходной ступени 6,9
4. Передаточное число тихоходной ступени 5,3
5. Вращающий момент на тихоходном валу, Нм 954

Состав: Привод ленточного конвейера (ВО), редуктор соосный двухступенчатый (СБ), рама (СБ), деталировка (вал, шестерня, колесо, крышка подшипника), спецификация на привод, спецификация на редуктор, спецификация на раму, ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование привода ленточного конвейера (u=36,65)

DM/
DM/A1_Привод.cdw
DM/A1_Редуктор.cdw
DM/A3_Вал тихоходный.cdw
DM/A3_Вал-шестерня.cdw
DM/A3_Колесо.cdw
DM/A3_КрышкаЧертеж.cdw
DM/А1_Рама.cdw
DM/сп привод.doc
DM/сп рама.doc
DM/сп редуктор.doc
DM/титул+содерж (Восстановлен).docx
DM/Эпюры.frw
