Редуктор привода ленточного конвейера сушилки

Юргинский технологический институт Томского политехнического университета
Кафедра Горношахтного оборудования
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Редуктор привода ленточного конвейера сушилки"
Юрга 2016

Исходные данные к работе:
Окружное усилие барабана Ft = 4 кН; Срок службы 12000 час; Окружная скорость барабана V=1,5 м/с; Диаметр барабана D=220мм
Курсовой проект содержит 34 страниц, 2 использованных источника, 4 листа графического материала.
Ключевые слова: тихоходная передача, быстроходная передача, редуктор, подшипники, зубчатое колесо, выходной вал, муфта.
Объектом разработки является привод ленточного конвейера сушилки.
Цель работы: расчет привода, состоящий из электродвигателя, упругой втулочно-пальцевой муфты, одноступенчатого цилиндрического редуктора и конической передачи. Область применения редуктора: в приводе ленточного конвейера сушилки.
Содержание
Реферат 4
Введение 6
1. Выбор электродвигателя и кинематический расчет 7
2. Расчет зубчатых колес редуктора 8
3. Расчет цепной передачи 12
4. Предварительный расчет валов редуктора 15
5. Конструктивные размеры шестерни и колеса 16
6. Конструктивные размеры корпуса редуктора 16
7. Эскизная компоновка редуктора 17
8. Проверочный расчет подшипников 17
9. Проверка прочности шпоночных соединений 19
10. Проверочный расчет валов 20
11. Выбор посадок 25
12. Выбор смазочных материалов и системы смазывания 25
13. Выбор уплотнительных устройств 26
14. Подбор муфты 26
15. Порядок сборки редуктора 28
Заключение 29
Список литературы 30

Состав: Пояснительная записка, Редуктор(СБ), Зубчатое колесо(СБ), Спецификация Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редуктор привода ленточного конвейера сушилки

Зубчатое колесо.cdw
Курсовой(распечатать)_ПЗ.doc

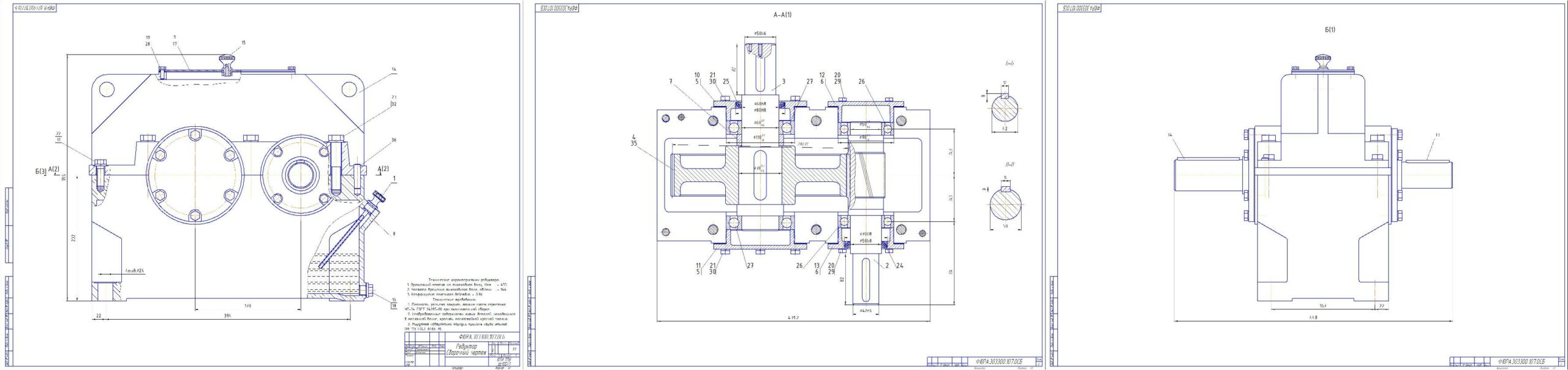

Сборочный чертеж.cdw
Спецификация.doc
