Конкурс асов 3D-моделирования

Разработка редуктора привода ленточного конвейера

Омский Государственный Технический Университет
Кафедра Машиноведения
Курсовой проект по дисциплине "Прикладная механика"
На тему: "Разработка редуктора привода ленточного конвейера"
Омск 2018

Пояснительная записка начинается с кинематической схемы ленточного конвейера и графика его нагрузки, далее:
Исходные данные
1. Окружное усилие на барабане, Ft, кН 2,3
2. Скорость ленты конвейера, V, м/с 0,8
3. Диаметр барабана Dб , мм 400
4. Ширина барабана В, мм 300
5. Высота установки ведущего вала, Н, мм 300
6. Угол, рад 3,7
Содержание
1. Предварительный расчет привода...................................................4
2. Разработка редуктора........................................................................10
3. Эскизная компоновка редуктора.....................................................17
4. Расчет валов на сложное сопротивление........................................22
4.1 Расчет быстроходного вала.............................................................22
4.2 Расчет тихоходного вала.................................................................32
5. Расчет шпонок....................................................................................45
6. Подбор смазки....................................................................................46
Список используемой литературы.......................................................47

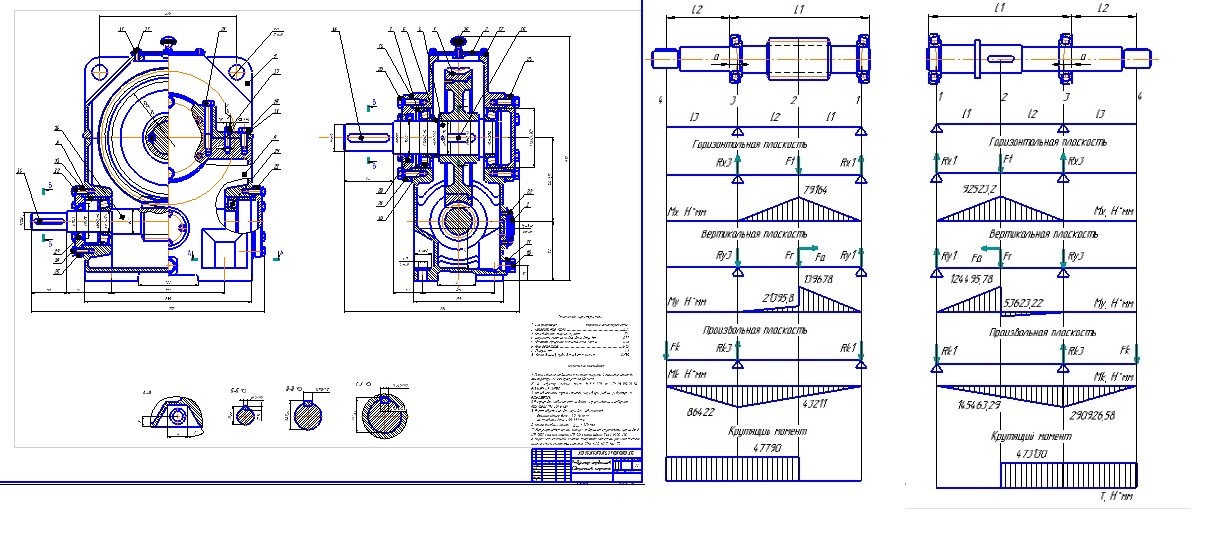

Состав: Редуктор червячный (СБ), Расчет тихоходного вала (эпюра), расчет быстроходного вала (эпюра), Спецификация Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Машиностроение и механика / Детали машин / Разработка редуктора привода ленточного конвейера

Курсовой проект/д5.09.04.17.kdw
Курсовой проект/д5.09.04.17.pdf
Курсовой проект/Лист 1.cdw
Курсовой проект/материалы/
Курсовой проект/материалы/Фрагмент1.frw
Курсовой проект/материалы/Фрагмент2.frw
Курсовой проект/Спецификация 1.spw
