Привод ленточного конвейера. Редуктор червячный u=22

Красноярский институт железнодорожного транспорта
Кафедра подвижной состав железных дорог
Курсовой проект по дисциплине детали машин
На тему : "спроектировать привод ленточного конвейера"
Исходные данные:

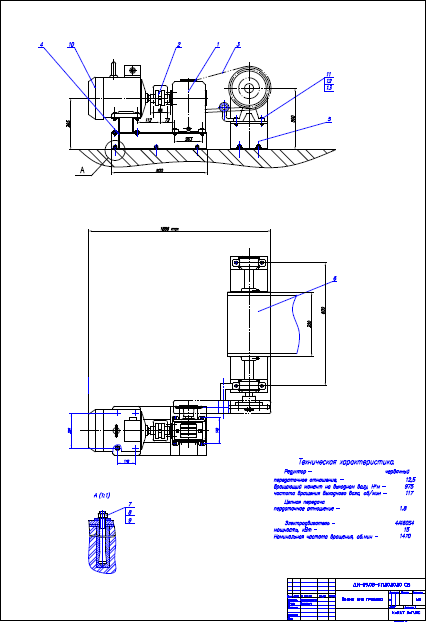

1 – Электродвигатель; 2 – Муфта; 3 – Редуктор; 4 – Открытая передача; 5 – Рабочий орган.
Усилие, передаваемое лентой, кН 8
Скорость ленты, м/сек 1,5
Расчетный срок службы, лет 12
Тип редуктора Червячный
Характер нагрузки Постоянная
Диаметр барабана, мм 425

В данном проекте проектируется привод ленточного конвейера с червячным редуктором под углом 45 градусов
исходные данные
Усилие, передаваемое лентой, кН 8
Скорость ленты, м/сек 1,5
Расчетный срок службы, лет 12
Тип редуктора Червячный
Характер нагрузки Постоянная
Диаметр барабана, мм 425
