Привод ленточного конвейера. Расчет вертикального червячного редуктора с u=28

ФБГОУ ВО "Казанский национальный исследовательский технологический университет" (ФГБОУ ВО «КНИТУ»)
Кафедра машиноведения
Курсовой проект по дисциплине "Деталирование машин"
На тему "Привод ленточного конвейера. Расчет вертикально червячного редуктора"
Казань 2019

Исходные данные: Привод ленточного конвейера, состоящий из электродвигателя, цепной передачи, вертикального червячного редуктора и сварной плиты.

Мощность редуктора N=4,2 кВт, скорость вращения выходного вала n=35 об/мин, скорость вращения электродвигателя n=1000 об/мин, срок службы 18000 часов.

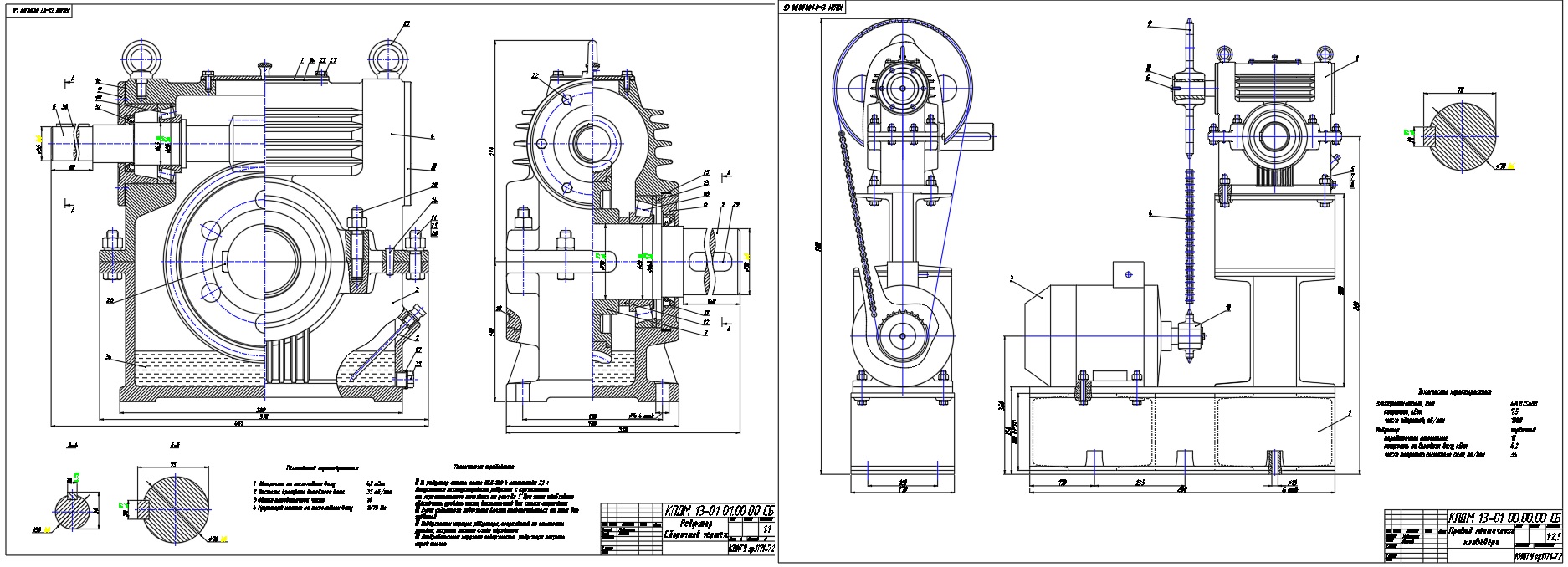

В данной работе приведен расчет вертикального червячного редуктора (червяк сверху) и цепной передачи. Графическая часть содержит чертеж редуктора и привод с электродвигателем и цепной передачей на сварной раме.

Содержание
Введение
1 Кинематический и силовой расчет привода
1.1 Техническое задание
1.2 Кинематический и силовой расчет привода
2 Расчет передачи
2.1 Расчет червячной передачи
2.2 Тепловой расчет редуктора
2.3 Расчёт цепной передачи
3 Расчет валов
3.1 Расчет ведущего вала червячного редуктора
3.2 Расчет выходного вала
4 Расчет шпоночных соединений
4.1 Шпоночное соединение двигателя со звездочкой цепной передачи
4.2 Шпоночное соединение звездочки цепной передачи с ведущим валом червячного редуктора
4.3 Шпоночное соединение червячного колеса с ведомым валом
4.4 Шпоночное соединение выходного вала редуктора
5 Расчет и конструирование подшипниковых узлов
5.1 Определение усилий в зацеплении
5.2 Вал червяка
5.3 Ведомый вал
Эпюра входного вала
Эпюра выходного вала
5.4 Смазка и уплотнение подшипников
6 Конструирование звездочек, червяка и червячного колеса
6.1 Конструирование червяка и червячного колеса
6.2 Конструирование звёздочек
7 Конструирование корпусных деталей
8 Смазка зацепления. Выбор сорта масла
9 Выбор посадок
10 Сборка и регулировка редуктора
Список используемых источников

Состав: Червячный редуктор (СБ), привод ленточного конвейера (СБ), спецификация Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Привод ленточного конвейера. Расчет вертикального червячного редуктора с u=28

Спецификация.doc
Привод.dwg
Расчетно-пояснительная записка.docx
Редуктор.dwg
