Привод ленточного конвейера с червячным редуктором U=35,2

Пензенский государственный университет
Кафедра «Теоретическая и прикладная механика»
Дисциплина Детали машин и основы конструирования
Тема: Спроектировать привод ленточного конвейера
Пенза, 2014

Пояснительная записка содержит 58 листов, 5 рисунков, 3 листа формата А1, 9 источников, 1 приложение.
ПРИВОД, РЕДУКТОР, ЧЕРВЯЧНОЕ КОЛЕСО, МОДУЛЬ, ЧИСЛО ЗУБЬЕВ, МОЩНОСТЬ, ЧАСТОТА ВРАЩЕНИЯ, КРУТЯЩИЙ МОМЕНТ.
Объектом проектирования привод ленточного конвейера.
Цель работы – спроектировать привод ленточного конвейера
В результате проведённой работы спроектирован привод ленточного конвейера

Содержание
1 Исходные данные
2 Описание конструкции
3 Выбор двигателя
4 Кинематический расчёт
5 Расчёт зубчатой передачи
6 Расчёт червячной передачи
7 Определение конструктивных размеров корпуса редуктора
8 Предварительный расчёт валов редуктора
9 Выбор подшипников качения
10 Расчёт выходного вала редуктора
11 Расчёт подшипников качения
12 Расчёт шпоночных соединений
13 Расчёт муфт
14 Технико-экономические расчёты
15 Техника безопасности
Список литературы
Приложение А Спецификации

Исходные данные
тяговое усилие на ленте конвейера 21 кН
окружная скорость ленты конвейера 0,4 м/с
диаметр барабана 285 мм

Техническая характеристика привода
Тип электродвигателя 4А160М6Y3
Мощность электродвигателя, кВт 15
Частота вращения вала электродвигателя, мин 975
Частота вращения входного вала редуктора, мин 975
Частота вращения выходного вала редуктора, мин 27,7
Масса редуктора, кг 450
КПД привода 0,6941
Габариты редуктора с электродвигателем, мм 1467х752х769
Смазка зубчатых передач редуктора окунанием и разбрызгиванием,
масло индустриальное марки И-40А ГОСТ 20799-75.
Смазка подшипников качения - пластичная смазка марки
УТ-1 ГОСТ 1957-73
Срок службы привода, ч 27030

Техническая характеристика редуктора
1. Передаточное число редуктора, U 35,2
2. Крутящий момент на выходном валу T, НДм 3069,2
3. Частота вращения быстроходного вала редуктора п, мин 975
4. Частота вращения тихоходного вала редуктора п, мин 27,7

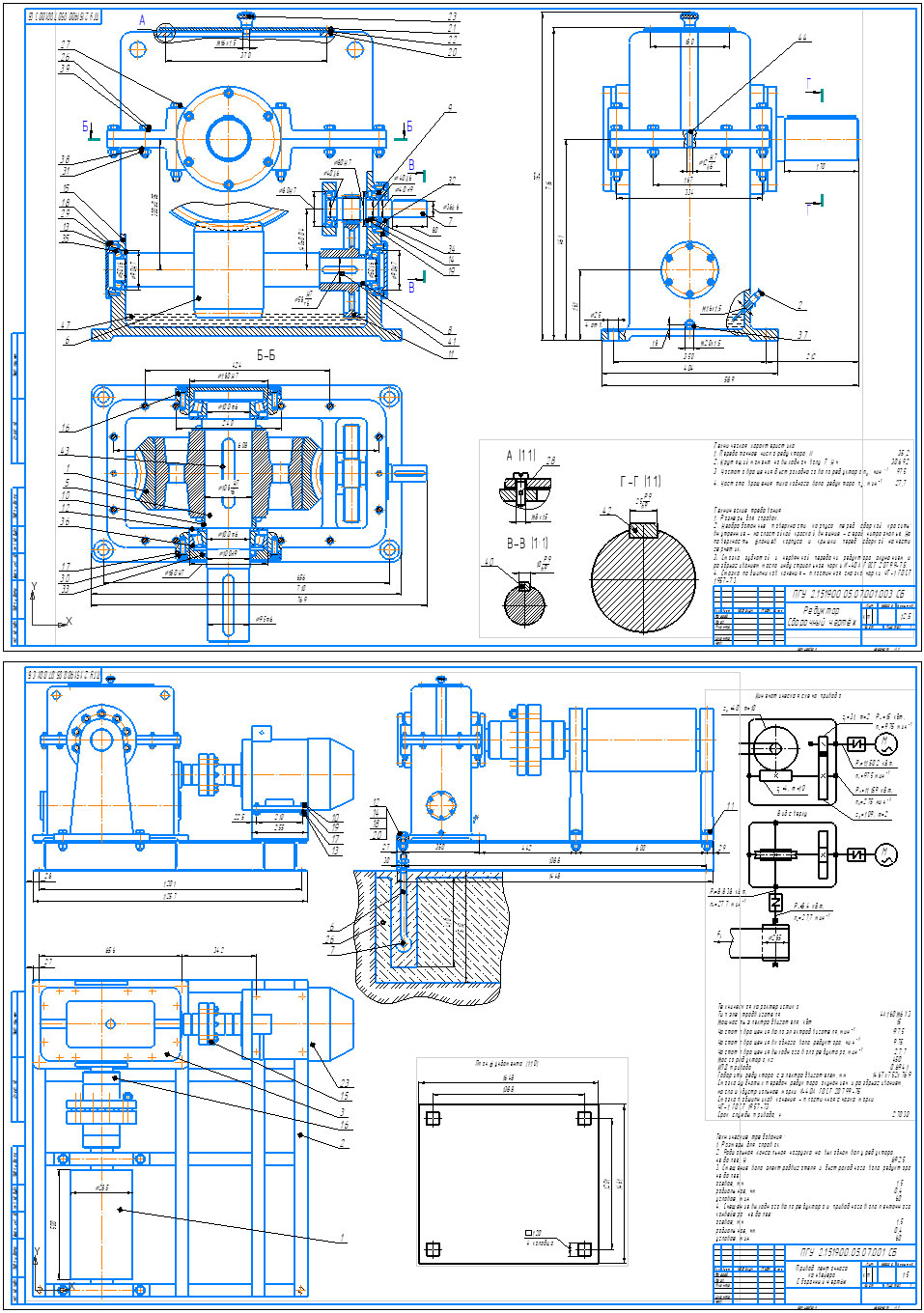

Состав: Привод (СБ), Редуктор (СБ), Деталировка (Вал, колесо червячное, крышка корпуса), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Привод ленточного конвейера с червячным редуктором U=35,2

05-07 РЦЧ_Г_П_35,2_35_95_3069,2 Вал.cdw
05-07 РЦЧ_Г_П_35,2_35_95_3069,2 Колесо червячное.cdw
05-07 РЦЧ_Г_П_35,2_35_95_3069,2 Крышка корпуса.cdw
05-07 РЦЧ_Г_П_35,2_35_95_3069,2 Привод.cdw
05-07 РЦЧ_Г_П_35,2_35_95_3069,2 Редуктор.cdw
05-07 РЦЧ ПЗ.docx
05-07 РЦЧ_Г_П_35,2_35_95_3069,2 Колесо червячное.spw
05-07 РЦЧ_Г_П_35,2_35_95_3069,2 Привод.spw
05-07 РЦЧ_Г_П_35,2_35_95_3069,2 Редуктор.spw
