Привод ленточного конвейера с червячным редуктором и цепной передачей

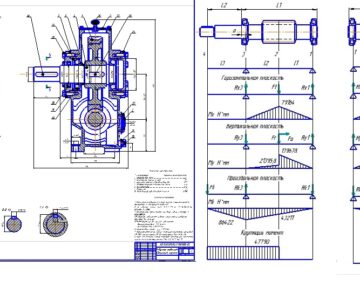

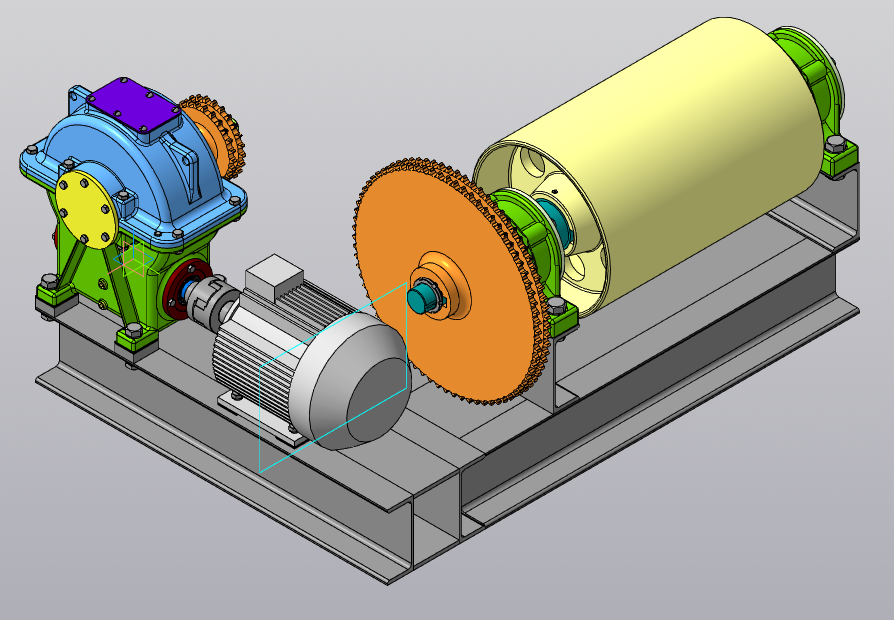

Привод ленточного конвейера состоит из электродвигателя, муфты со звёздочкой, червячного редуктора с передаточным числом u=25, цепной передачи, приводного вала и металлоконструкции, на которой установлен привод. Линейная скорость барабана 0,24 м/с, мощность привода 1,8 кВт

Состав: 3D Сборка

Софт: КОМПАС-3D 18.1

Файлы:
Привод ленточного конвейера с червячным редуктором и цепной передачей/
Привод ленточного конвейера с червячным редуктором и цепной передачей/Червяк.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Крышка подшипника приводного вала закрытая.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Электродвигатель АИР100L2,4,6,8.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Звёздочка ведомая.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Центр.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Вал колеса.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Крышка корпуса.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Рама2.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Прокладка.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Корпус подшипника.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Крышка подшипника колеса.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Барабан.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Колесо червячное.a3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Люк.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Прокладка под элементы.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Звездочка-63.00-80-ГОСТ Р 50894-96.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Корпус.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Полумуфта2-63.00-28-ГОСТ Р 50894-96.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Рама3.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/под электродвигатель.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Втулка.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Рама1.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Привод ленточного конвейера.a3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Венец червячного колеса.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Прокладка под корпус.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Плита тонкая.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Редуктор.a3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Крышка подшипника.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Крышка подшипника приводного вала.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Звёздочка ведущая.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Крышка подшипника колеса 2.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Плита тонкая 2.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Вал приводной_Сборка.a3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Крышка подшипника малая.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Платик.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Вал приводной.m3d
Привод ленточного конвейера с червячным редуктором и цепной передачей/Пробка.m3d
