«Проектирование привода ленточного транспортёра с двухступенчатым червячно-цилиндрическим горизонтальным редуктором и открытой ременной передачей»

Барановичский государственный университет
Кафедра оборудовыания и автоматизации производства
Курсовой проект по дисциплине "Детали машин"
На тему: «Проектирование привода ленточного транспортёра с двухступенчатым червячно-цилиндрическим горизонтальным редуктором и открытой ременной передачей»
Барановичи 2016

Привод обладает следующими заданными техническими характеристиками:
Вращающий момент на приводном валу — T_5=820 Н∙м;
Угловая скорость приводного вала — ω_5=5,1 рад/с;
Продолжительность работы привода — L_h=18000 ч.

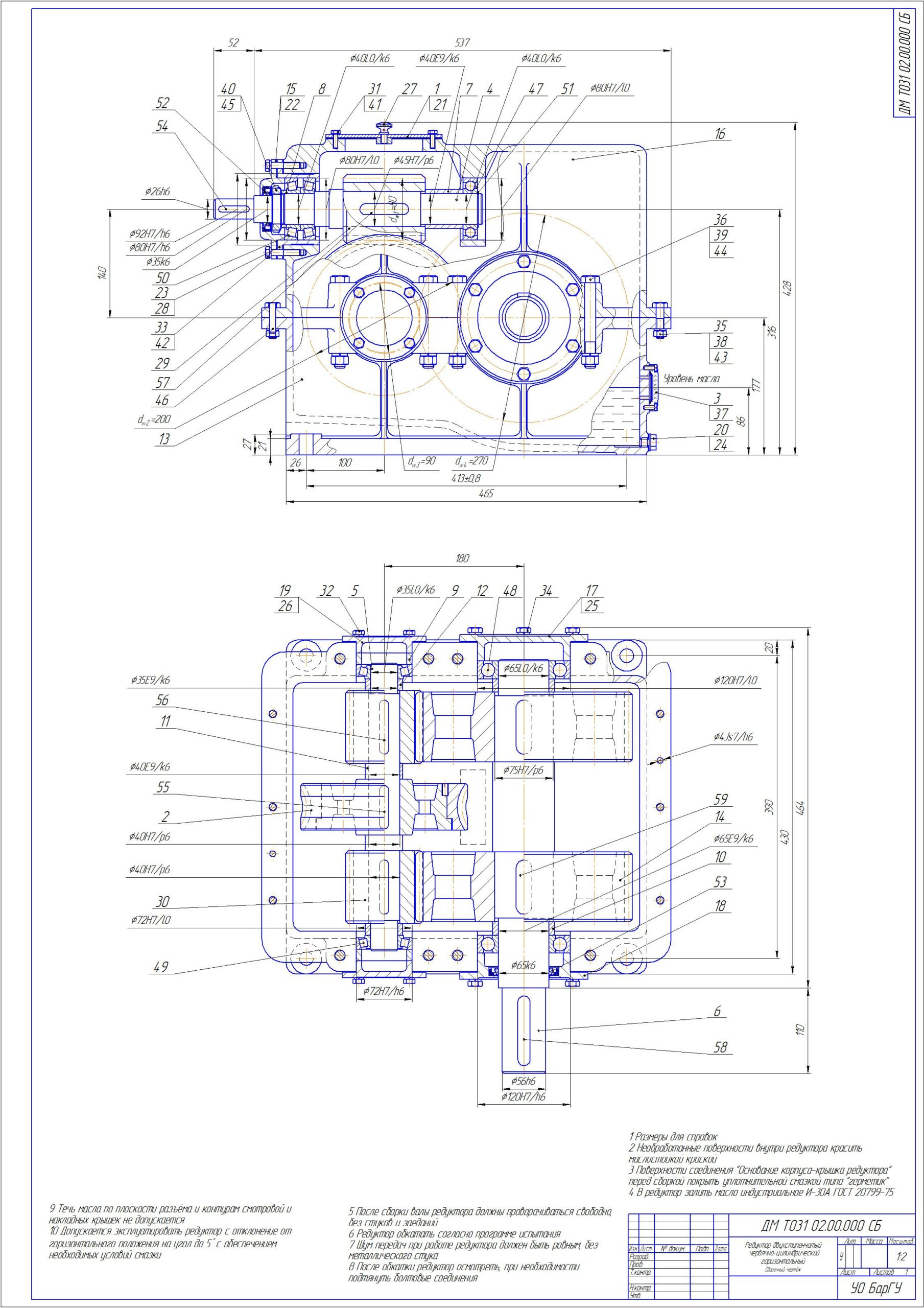

Состав: Редуктор (СБ), Деталировка (колесо зубчатое, вал, крышка), Рама (СБ), Общий вид привода (СБ), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / «Проектирование привода ленточного транспортёра с двухступенчатым червячно-цилиндрическим горизонтальным редуктором и открытой ременной передачей»

Курсовой проект детали машин\Вал тихоходный.cdw
Курсовой проект детали машин\Введение
Курсовой проект детали машин\Колесо зубчатое тихоходное.cdw
Курсовой проект детали машин\Конструирование зубчатых и червячных колёс
Курсовой проект детали машин\Конструирование корпусных деталей
Курсовой проект детали машин\Крышка сквозная.cdw
Курсовой проект детали машин\Общий вид привода.cdw
Курсовой проект детали машин\Разделы 8,9,10,11,12,13, заключение
Курсовой проект детали машин\Рама.cdw
Курсовой проект детали машин\Расчёт валов.docx
Курсовой проект детали машин\Расчёт и конструирование подшипниковых узлов.docx
Курсовой проект детали машин\Расчёт передач.docx
Курсовой проект детали машин\Расчёт шпоночных соединений.docx
Курсовой проект детали машин\Редуктор
Курсовой проект детали машин\Содержание.docx
Курсовой проект детали машин\Спецификация 1.cdw
Курсовой проект детали машин\Спецификация 2 часть 2.cdw
Курсовой проект детали машин\Спецификация 2.cdw
Курсовой проект детали машин\Спецификация 3.cdw
Курсовой проект детали машин\Спецификация часть 2.cdw
Курсовой проект детали машин\Спецификация часть 3.cdw
Курсовой проект детали машин\Спецификация часть 4.cdw
Курсовой проект детали машин\Титульник
Курсовой проект детали машин
