Привод ленточного транспортера с цилиндрическим вертикальным редуктором (u = 6,3)

Оренбургский государственный университет
Кафедра машиноведения
Курсовой проект по дисциплине «Детали машин»
На тему: "Привод ленточного транспортера с цилиндрическим вертикальным редуктором"
Оренбург 2015

Исходные данные для расчета:
- тяговое усилие F на ленте, кН - 2,0;
- скорость V ленты, м/с - 1,0;
- диаметр D барабана, м - 0,4;
- режим нагружения передачи - 0;
- срок службы Lh, тыс. час - 20.

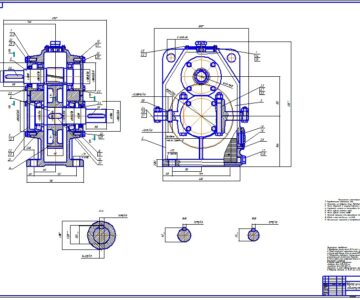

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода ленточного транспортера, который включает в себя электрический двигатель, цепную передачу и редуктор одноступенчатый цилиндрический, вертикальный с прямозубыми колесами. Графическая часть содержит сборочный чертеж редуктора и 3 чертежа деталировки редуктора (вал тихоходный, шестерня, колесо).
Курсовой проект содержит 1 лист формата А1, 3 листа формата А3, 1 лист формата А4, 1 спецификацию, 35 страниц пояснительной записки, включающая в себя главы:
1 Кинематический расчет силового привода
2 Расчет цилиндрической прямозубой передачи редуктора
3 Расчет цепной передачи
4 Проектный расчет валов и компоновка редуктора
5 Проверочный расчет валов и подшипников на ЭВМ
6 Проверочный расчет шпоночных соединений
7 Выбор и проверка муфты
8 Выбор смазки
9 Выбор посадок основных соединений
10 Порядок сборки редуктора
Техническая характеристика редуктора:
1. Номиналная мощность, кВт 3
2. Передаточное число 6,3
3. Параметры на тихоходном валу
частота вращения, рад/с 151,59
вращающий момент, Н*м 141,4
4. Число зубьев шестерни 17
5. Число зубьев зубчатого колеса 108
6. Объем масляной ванны, дм 2,11

Состав: Редуктор цилиндрический одноступенчатый (СБ), Деталировка ( вал тихоходный, вал шестерня, зубчатое колесо, крышка), Спецификация. Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Привод ленточного транспортера с цилиндрическим вертикальным редуктором (u = 6,3)

ДМ\Аннотация.DOC
ДМ\вал-шестерня.cdw
ДМ\Вал.cdw
ДМ\Зубчатое
ДМ\Крышка.cdw
ДМ\Пояснительная записка.doc
ДМ\редуктор.cdw
ДМ\Спецификация 1 лист.cdw
ДМ\Спецификация продолжение.cdw
ДМ\Титульник.DOC
ДМ
