Вертикальный цилиндрический редуктор U=4

Оренбургский государственный университет
Кафедра машиноведения
Курсовой проект по дисциплине "Детали машин"
На тему: "Разработка привода ленточного транспортера"
Оренбург 2015

Редуктор цилиндрический одноступенчатый вертикальный.
Исходные данные для расчета:

- тяговое усилие F на ленте, кН – 5,5;
- скорость V ленты, м/c – 1,1;
- диаметр D барабана, м –0,25;
- режим работы – I;
- вид движения – нереверсивное;
- срок службы Lh, тыс. час – 15.
Курсовой проект содержит сборочный чертеж редуктора (формат А1); рабочие чертежи трех деталей редуктора (формат А2), 69 страниц пояснительной записки.

Состав: Редуктор (СБ), Деталировка (Быстроходный вал, Тихоходный вал, Зубчатое колесо), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 2014

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Вертикальный цилиндрический редуктор U=4

Чертеж тихоходного вала.cdw

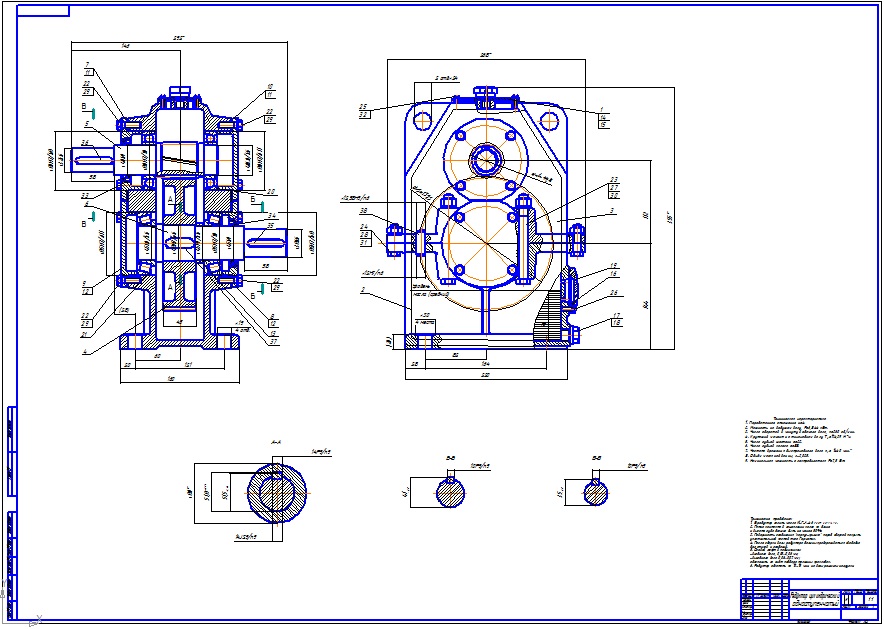

Сборочный чертеж .cdw
Чертеж вал-шестерня.cdw
Чертеж зубчатого колеса.cdw
spets_prav 1.cdw
spets_list_2.cdw
Spets_list_3.cdw
пояснительная записка.docx
