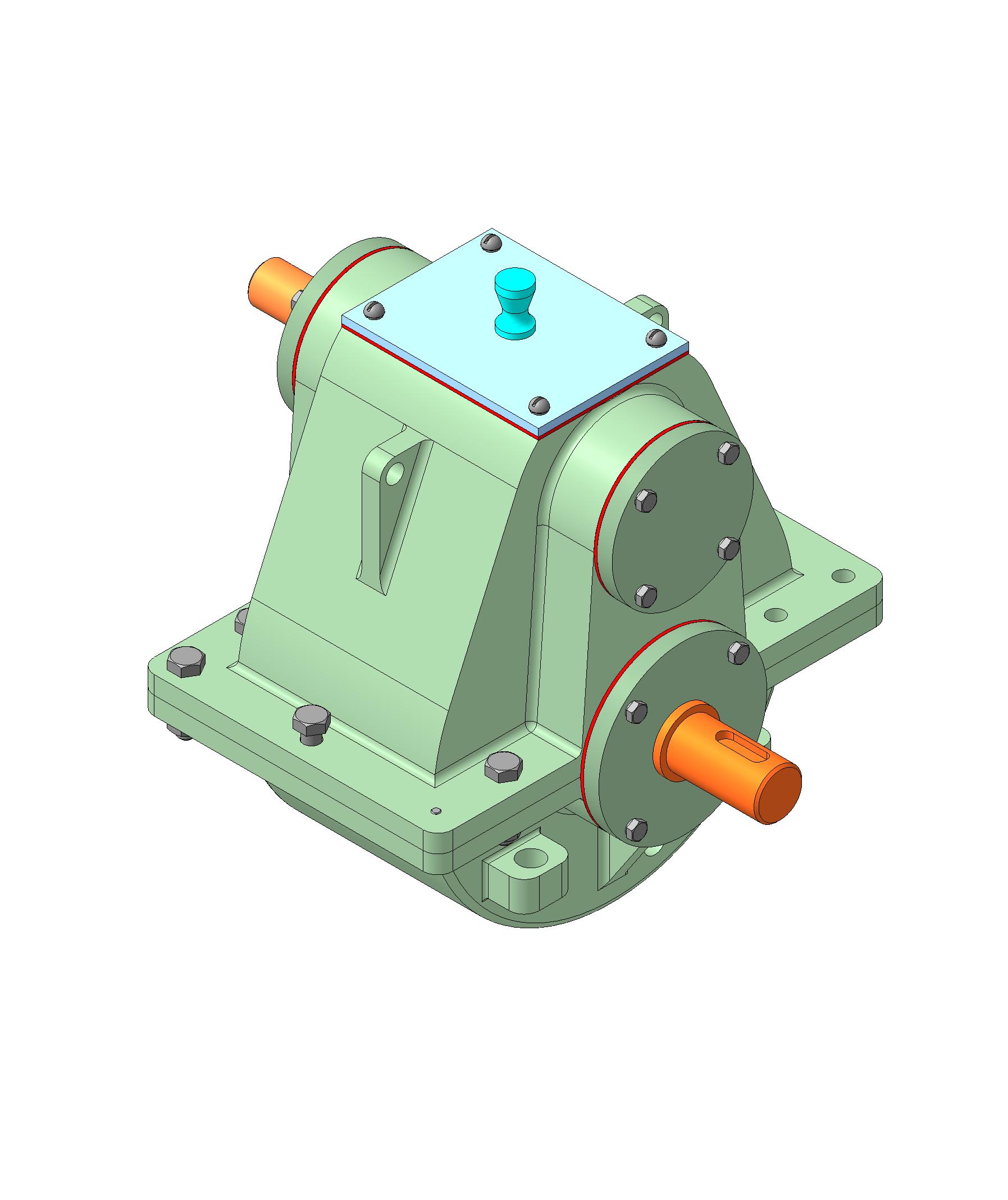

Редуктор цилиндрический вертикальный u=3.9

Цилиндрический вертикальный одноступенчатый редуктор.
Число зубьев шестерни Z1=25. Число зубьев колеса Z2=97.
Межосевое расстояние а=125 мм. Передаточное отношение u=3,879.
Редуктор разрабатывался в ходе выполнения курсового проекта по дисциплине "Детали Машин" на тему "Расчет привода конвейера". УПИ.
Исходные данные:
Мощность на ведомом валу Р2 =2,7 КВт.
Частота вращения ведущего вала n = 1500 об/с.
Частота вращения ведомого вала n = 370 об/с.
Срок службы в годах -8.
Ксут =0,67; Кгод =0,6

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор цилиндрический вертикальный u=3.9

Редуктор цилиндрический вертикальный\болт 2.a3d
Редуктор цилиндрический вертикальный\Болт.a3d
Редуктор цилиндрический вертикальный\Вал тихоходный.m3d
Редуктор цилиндрический вертикальный\вал-шестерня.a3d
Редуктор цилиндрический вертикальный\Вал-шестерня.m3d
Редуктор цилиндрический вертикальный\Втулка.m3d
Редуктор цилиндрический вертикальный\Колесо зубчатое.m3d
Редуктор цилиндрический вертикальный\Кольцо мазеудерживающее д62.m3d
Редуктор цилиндрический вертикальный\Кольцо мазеудерживающее д80.m3d
Редуктор цилиндрический вертикальный\корпус верхний.m3d
Редуктор цилиндрический вертикальный\корпус верхний2.m3d
Редуктор цилиндрический вертикальный\Корпус нижний.m3d
Редуктор цилиндрический вертикальный\Корпус нижний2.m3d
Редуктор цилиндрический вертикальный\Крышка верхняя.m3d
Редуктор цилиндрический вертикальный\Крышка глухая д62.m3d
Редуктор цилиндрический вертикальный\Крышка глухая д80.m3d
Редуктор цилиндрический вертикальный\Крышка сквозная д62.m3d
Редуктор цилиндрический вертикальный\Крышка сквозная д80.m3d
Редуктор цилиндрический вертикальный\Манжета д62.m3d
Редуктор цилиндрический вертикальный\Манжета д80.m3d
Редуктор цилиндрический вертикальный\Подшипник\Кольцо внешнее 2.m3d
Редуктор цилиндрический вертикальный\Подшипник\Кольцо внешнее.m3d
Редуктор цилиндрический вертикальный\Подшипник\Кольцо внутреннее 2.m3d
Редуктор цилиндрический вертикальный\Подшипник\Кольцо внутреннее.m3d
Редуктор цилиндрический вертикальный\Подшипник\подшипник д62.a3d
Редуктор цилиндрический вертикальный\Подшипник\подшипник д80.a3d
Редуктор цилиндрический вертикальный\Подшипник\Шарик 2.m3d
Редуктор цилиндрический вертикальный\Подшипник\Шарик.m3d
Редуктор цилиндрический вертикальный\Подшипник д62.m3d
Редуктор цилиндрический вертикальный\Подшипник д80.m3d
Редуктор цилиндрический вертикальный\Пробка.m3d
Редуктор цилиндрический вертикальный\Прокладка д62.m3d
Редуктор цилиндрический вертикальный\Прокладка д80.m3d
Редуктор цилиндрический вертикальный\Прокладка.m3d
Редуктор цилиндрический вертикальный\Редуктор вертикальный
Редуктор цилиндрический вертикальный\Редуктор вертикальный сборка.a3d
Редуктор цилиндрический вертикальный\ручка.m3d
Редуктор цилиндрический вертикальный\Шайба разрезная.m3d
Редуктор цилиндрический вертикальный\штифт.m3d
Редуктор цилиндрический вертикальный\Подшипник
Редуктор цилиндрический вертикальный
