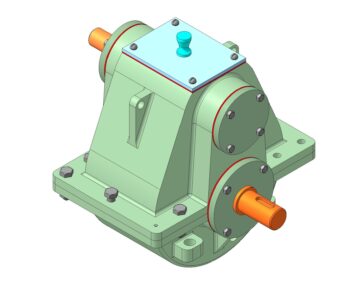

Редуктор цилиндрический одноступенчатый вертикальный. u=4,36

Курганский государственный университет
Кафедра «Гусеничные машины»
Дисциплина «Детали машин»
Тема "Проектирование цилиндрического редуктора"
Курган, 2016

Техническая характеристика:
1.Крутящий момент на тихоходном валу, Н ·м 1390
2.Предельная частота вращения быстроходного вала, об/мин 960
3.Передаточное отношение 4,36
4.КПД редуктора не менее 0,96
5.Срок службы не менее 10 лет

В данной работе будет сделан расчет одноступенчатого цилиндрического редуктора.

Содержание:
Введение……………………………………………………………………..2
Задание на проектирование…………………………………………………3
1. Выбор материалов и определение допускаемых напряжений…………4
2. Расчет цилиндрической зубчатой передачи……………………...……..6
2.1. Проектный расчет………………………………………………………6
2.2.Определение сил в зацеплении………………………………………....8
2.3 Проверочный расчет………………………………………………….....9
3. Нагрузки валов…………………………………………………………...12
3.1. Проектный расчет……………………………………………………...12
3.2. Проверочный расчет…………………………………………………..16
4. Расчет шпоночных соединений………………………………………..18
4.1. Расчет шпонок под шестерней……………………………………….18
4.2. Расчет шпонок под колесом………………………………………….19
5. Выбор подшипников качения…………………………………………..20
6. Смазка редуктора………………………………………………………..20
7.1.Смазка зубчатых колес………………………………………………...20
7.2. Смазывание подшипников…………………………………………….20
8. Подбор размеров корпуса……………………………………………….21
Заключение…………………………………………………………………23
Список литературы…………………………………………………………24

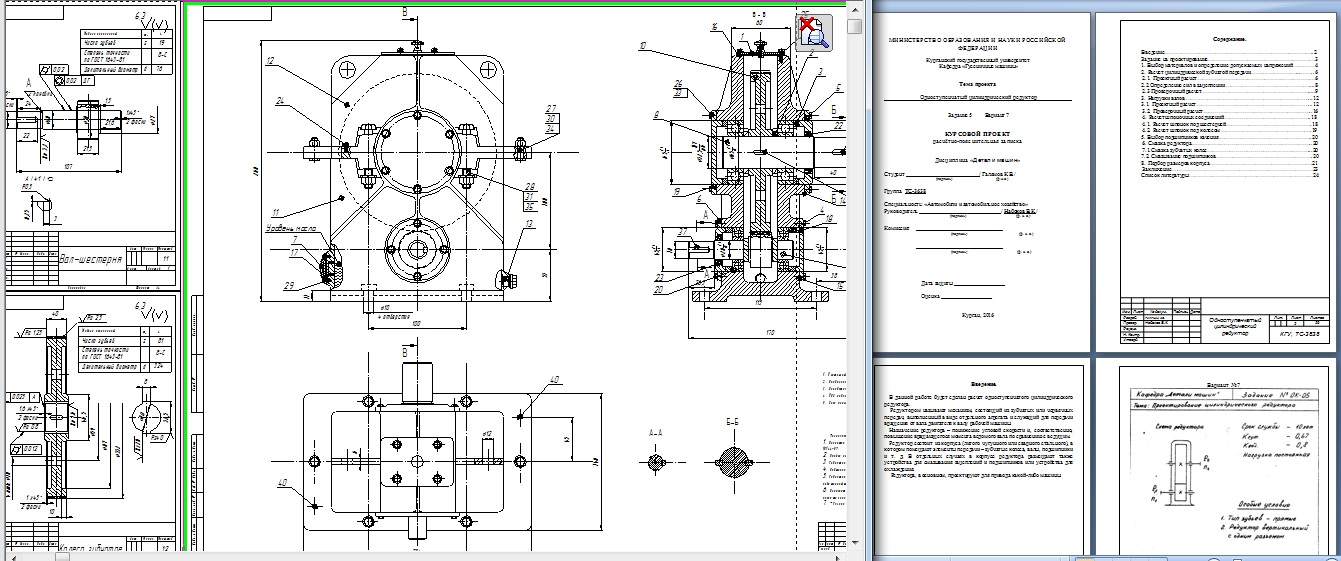

Состав: Редуктор цилиндрический одноступенчатый (СБ), Деталировка (вал-шестерня, колесо зубчатое, крышка сквозная), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16 SP1

Сайт: www

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор цилиндрический одноступенчатый вертикальный. u=4,36

Просмотр файлов
КГУ вертикальный редуктор а=100\записка.doc
КГУ вертикальный редуктор а=100\сборочный чертеж.cdw
КГУ вертикальный редуктор а=100\СпецификацияРедуктор01.cdw
КГУ вертикальный редуктор а=100\СпецификацияРедуктор02.cdw
КГУ вертикальный редуктор а=100\СпецификацияРедуктор03.cdw
КГУ вертикальный редуктор а=100\деталировка колесо.cdw
КГУ вертикальный редуктор а=100\деталировка крышка сквозная.cdw
КГУ вертикальный редуктор а=100\деталировка вал-шестерня.cdw
КГУ вертикальный редуктор а=100
