Бета-тестирование КОМПАС-3D v19

Редуктор цилиндрический одноступенчатый с вертикальными валами

Томский политехнический университет
Кафедра Химическая технология топлива и химическая кибернетика
Курсовой проект по дисциплине "Механика"
Тема " Расчет редуктора цилиндрического одноступенчатого с вертикальными валами"
Томск 2014

Расчет редуктора одноступенчатого цилиндрического с вертикальными валами,
курсовой проект содержит 1 лист формата А1 ,3 листа формата А3, 47 листов пояснительной записки, 1 таблица со спецификацией

Исходные данные:
Мощность на тихоходном валу, Pт = 4,8 кВт;
Частота вращения тихоходного вала, nт = 240 мин-1;
Ресурс работы редуктора – 8 тыс. час.
Редуктор реверсивный.

Техническая характерисика
1. Передаточное число редуктора i=4
2. Вращающий момент на тихоходном валу T =219 Нм.
3. Частота вращения быстроходного вала n =967 об/мин, тихоходного вала n =242 об/мин.

Введение
1. Выбор двигателя и кинематический расчет привода
1.1 Определение КПД привода
1.2 Определение требуемой мощности двигателя
1.3 Определение передаточного число
1.4 Распределение передаточного числа привода по ступеням
1.5 Определение частот вращения, угловых скоростей, вращающих моментов и мощностей по валам привода
2. Расчет зубчатой передачи
2.1 Выбор материала для изготовления колес
2.2 Определение допускаемых контактных напряжений
2.3 Определение допускаемых напряжения для проверки зубьев на изгиб
2.4 Расчет зубчатой передачи
3. Предварительный расчет ступеней валов редуктора и выбор подшипников
4. Определение размеров шестерни, колеса и элементов корпуса редуктора
5. Общая схема сил, действующих на валы
6. Проверочный расчет подшипников
7. Подбор и проверка шпонок
8. Расчет на прочность валов
9. Выбор сорта масла, контроль уровня масла и сброс давления
10. Сборка редуктора
11. Литература

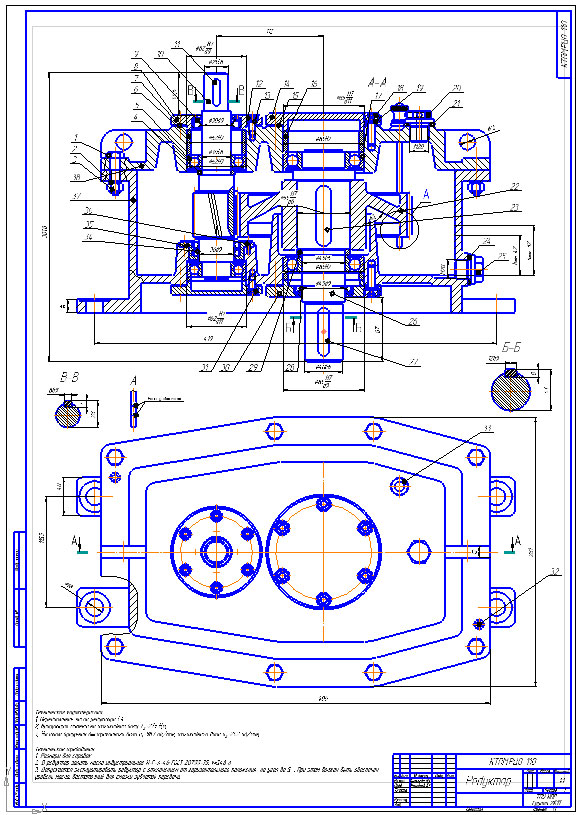

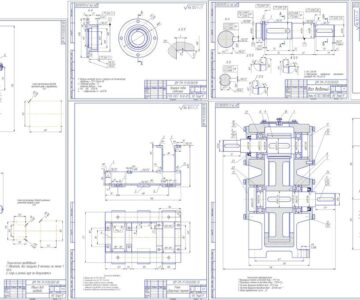

Состав: Редуктор ( сборочный чертеж, 2 вида) , Деталировка( Вал,Колесо,Крышка),Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D V14

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор цилиндрический одноступенчатый с вертикальными валами

Чертеж готово.cdw
СПЕЦИФИКАЦИЯ.spw
Крышка готово.cdw
Колесо Готово.cdw
Вал готово.cdw
Пояснительная записка.doc
