Уральский федеральный университет им. Б.Н.Ельцина
Кафедра деталей машин
Курсовой проект по дисциплине "Детали машин"

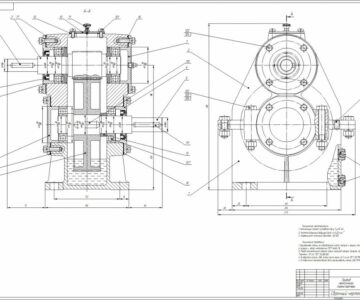

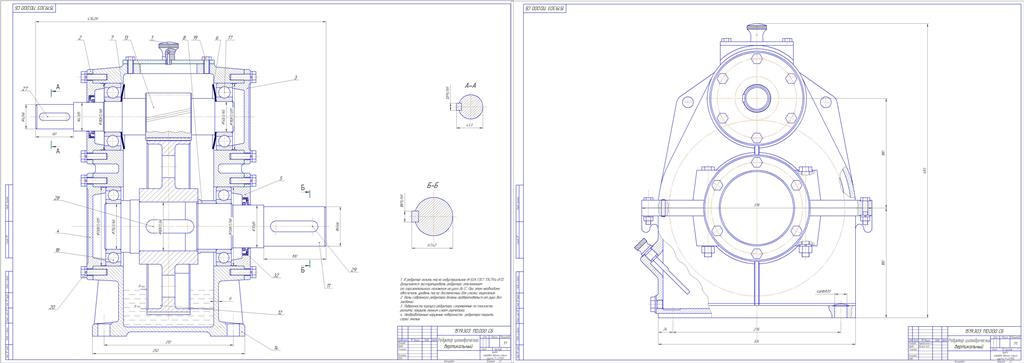

На тему : "Расчет вертикального одноступенчатого цилиндрического редуктора
Екатеринбург 2017
Исходные данные для проектирования:
P вых = 14 кВт
n вых=95 об/мин
Режим работы - ср.норм.
Продолжительность включения – 35%.
Срок службы – 7 лет.
Коэффициент использования привода в течение года - 0,6.
Коэффициент использования привода в течение суток - 0,8.
Содержание
1. Выбор электродвигателя и расчет кинематических параметров привода. 3
1.1. Требуемая мощность электродвигателя: 3
1.2. Выбор электродвигателя: 3
1.3. Фактическое передаточное число привода 3
1.4. Частоты вращения валов: 4
1.5. Мощности, передаваемые валами: 4
1.6. Крутящие моменты, передаваемые валами. 4
2. Расчет зубчатой передачи 5
2.1. Выбор материалов зубчатых колес. 5
2.2. Допускаемые контактные напряжения 5
2.3. Проектный расчет передачи. 8
3. Расчет передачи роликовой цепью 13
4. Расчет тихоходного вала на усталостную прочность 16
5. Расчет быстроходного вала на усталостную прочность 24
6. Расчет подшипников на долговечность 31
7. Шпоночные соединения 34
8. Конструирование цилиндрических зубчатых колес 35
9. Проектирование валов 36
10. Крышки подшипниковых узлов 37
11. Выбор подшипников. 38
12. Расчет элементов корпуса редуктора 39
13. Смазка 40
