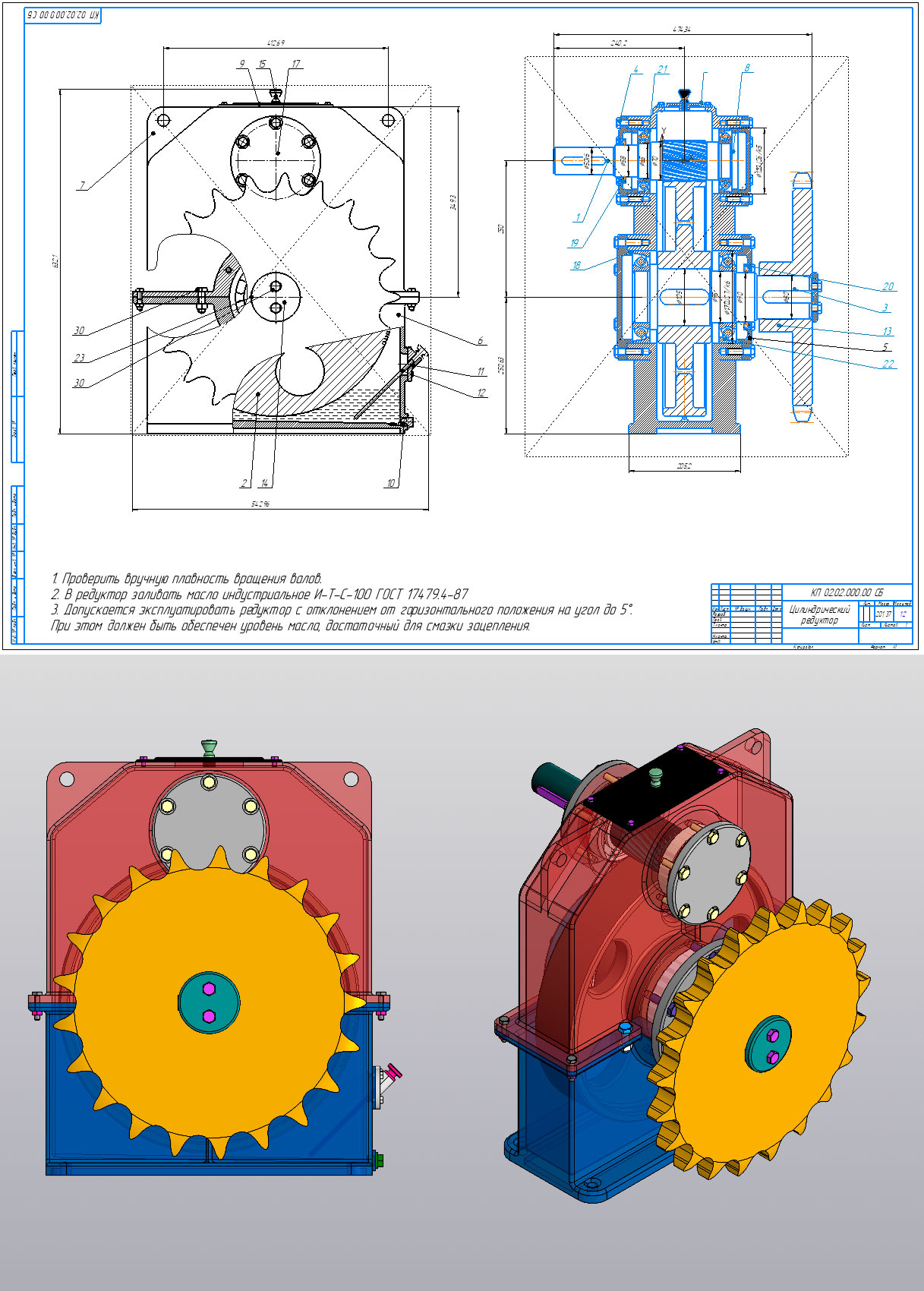

Редуктор цилиндрический одноступенчатый вертикальный u=4

Уральский Государственный Горный Университет
Кафедра горных машин и комплексов
Курсовой проект по дисциплине «Детали машин и основы конструирования»
На тему: Расчёт привода черпаковой цепи
Екатеринбург 2022

Задание 2 Вариант 2
Спроектировать привод черпаковой цепи по схеме и данным таблицы. Привод осуществляется при помощи одноступенчатого косозубого цилиндрического редуктора вертикального типа и цепной передачи с роликовой цепью передачи.
Тяговая сила F=20000 Н
Скорость тяговой цепи V=0,3 м/с
Частота вращения вала электр. двигателя (синхр.) n=1000 об/мин
Звездочка грузовой цепи z=6 , p=80 мм
График сменной нагрузки Б
Число смен в течение суток 2
Срок службы передачи в годах 5

Содержание

1. Кинематический и силовой расчет привода. 4
2. Подбор материалов. 7
3. Проектировочный расчёт. 9
4. Проверочный расчет. 11
5. Эскизное проектирование. 15
6. Расчёт цепной передачи. 20
Список литературы. 24
