Редуктор косозубый цилиндрический одноступенчатый u=4

Томский политехнический университет
Кафедра ТПМ
Курсовой проект по дисциплине "Механика"
На тему: "Привод ленточного классификатора"
Томск 2012

Исходные данные:
усилие натяжения ленты F = 5,8кН;
частота вращения барабана nвых = 78 об/мин;
срок службы привода 20 тыс час;
диаметр барабана В = 180 мм;
коэффициент безопасности Кб = 1.0;
угол наклона цепной передачи a = 75град;
привод нереверсивны, нагрузка постоянная;
редуктор косозубый.

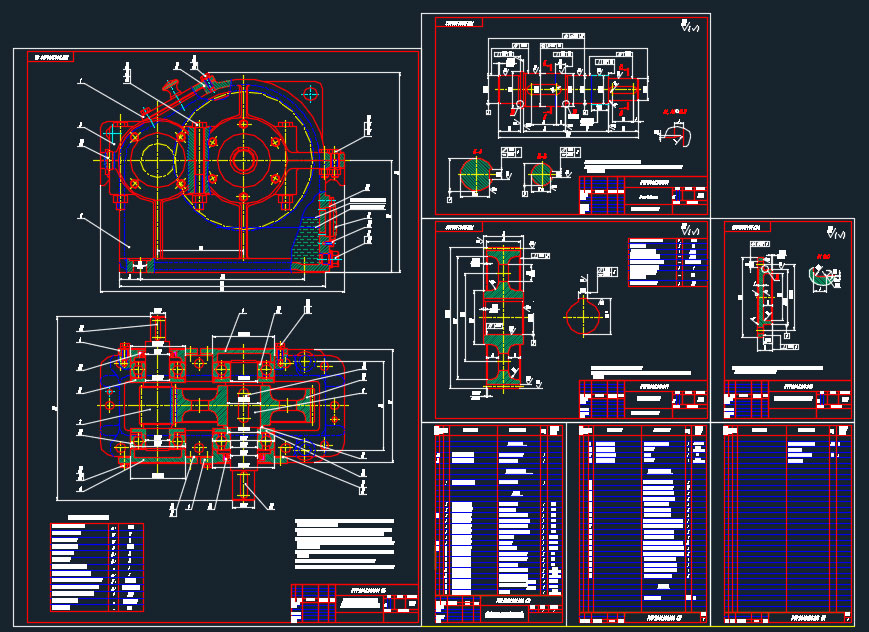

В данной работе рассматривается расчет привода и расчет редуктора косозубого. Межосевое расстояние 125, модуль 2. Графическая часть содержит чертеж ОВ редуктора со спецификацией, чертежи выходного вала, колеса и крышки подшипника.

Содержание:
1. Энергокинематический расчет привода
2. Расчет зубчатых колес редуктора
3. Предварительный расчет валов редуктора
4. Конструктивные размеры шестерни и колеса
5. Конструктивные размеры корпуса редуктора
6. Расчет цепной передачи
7. Нагрузка на валы
8 Проверка долговечности подшипника
9. Проверка прочности шпоночных соединений
10. Уточненный расчет валов
11. Посадки основных деталей редуктора
12. Выбор сорта масла
13. Сборка редуктора
Заключение

Состав: Пояснительная записка, Чертеж общего вида косозубого редуктора со спецификацией, чертежи выходного вала, колеса, крышки подшипника Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор косозубый цилиндрический одноступенчатый u=4

Редуктор косозубый межосевое 125 модуль 2.dwg
Курсовой проект редуктор.docx
